Front End Sheet Metal Diagonal Brace Replacement - Right Side (ATS-V)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

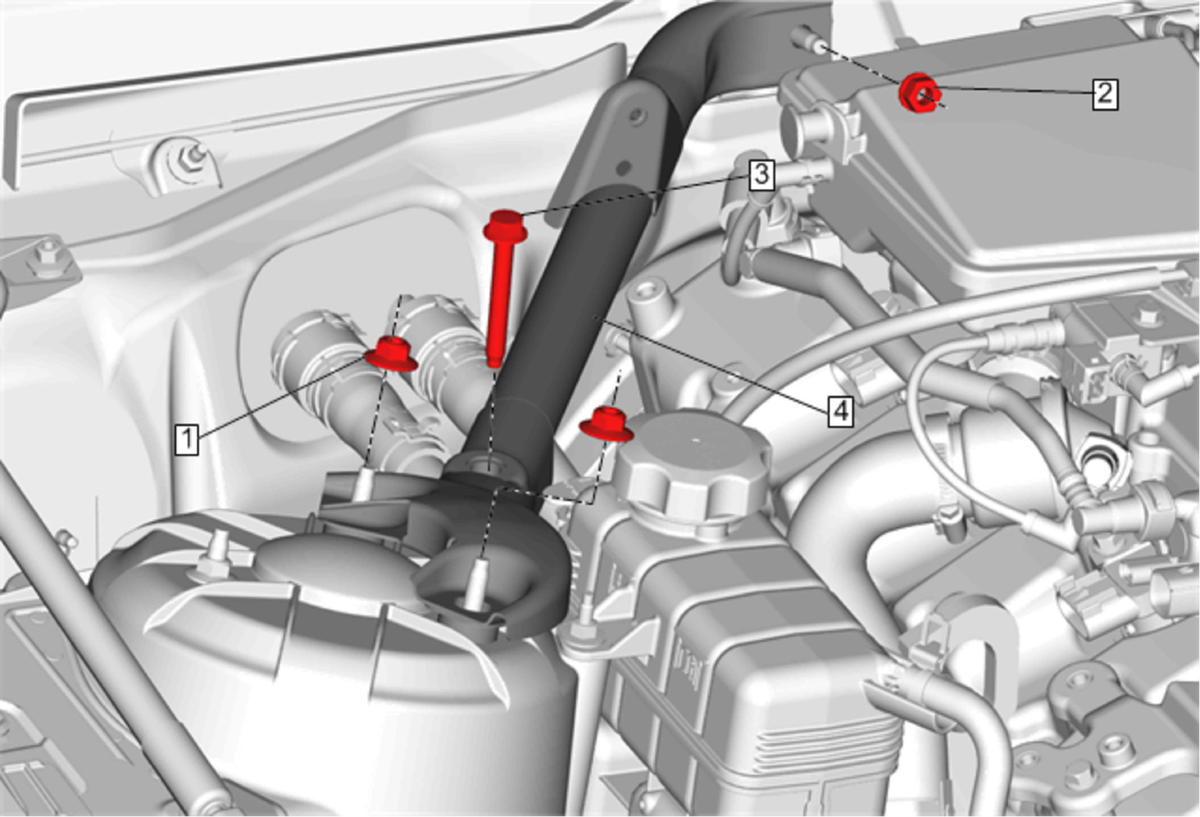

| Callout | Component Name |
|---|---|
|
Preliminary Procedure
|
|
| 1 | Front Suspension Upper Mounting Nut (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 22 N.m (16 lb ft) |
| 2 | Front End Sheet Metal Diagonal Brace Nut Tighten 22 N.m (16 lb ft) |
| 3 | Front End Sheet Metal Diagonal Brace Bolt Tighten 22 N.m (16 lb ft) |
| 4 | Front End Sheet Metal Diagonal Brace |
