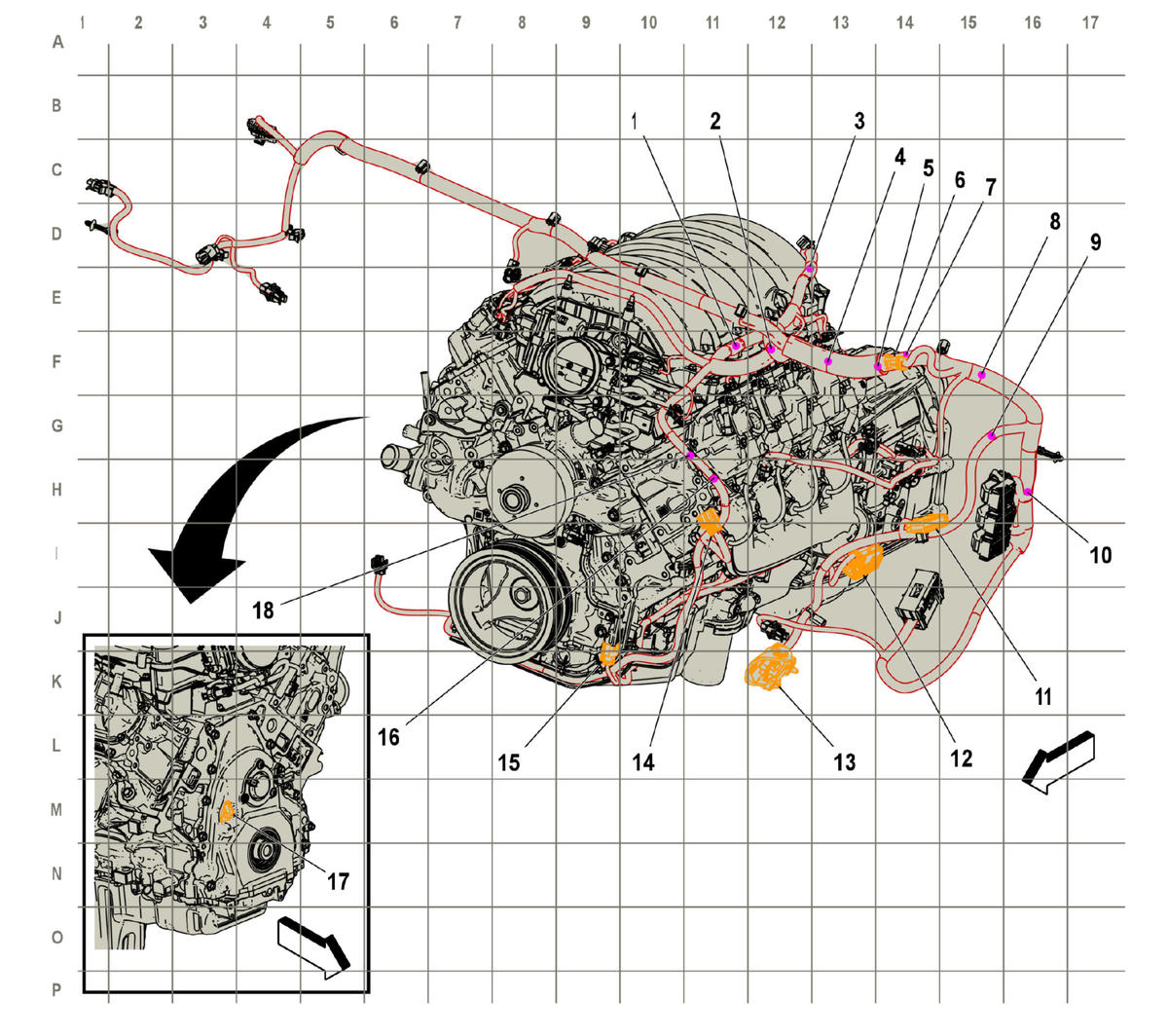

Engine Harness Routing - Front (L8T)
WARNING: This page is about a different car, the 2023 GMC Savana 3500, 2023 GMC Savana 2500, 2023 Chevrolet Express 3500, and 2023 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. J101 Engine Wiring Harness |
| 2. J111 Engine Wiring Harness (L8T) |
| 3. J181 Ignition Coil Jumper Wiring Harness (L8T) |
| 4. J182 Left Ignition Coil Wiring Harness |
| 5. J115 Engine Wiring Harness |
| 6. X109 Engine Wiring Harness to Underhood Lamp Wiring Harness (TR9) X109 Engine Wiring Harness to Underhood Lamp Wiring Harness |
| 7. J102 Engine Wiring Harness |
| 8. J123 Engine Wiring Harness (L8T) |
| 9. J107 Engine Wiring Harness |
| 10. J112 Engine Wiring Harness |
| 11. X202 Instrument Panel Wiring Harness to Engine Wiring Harness X202 Instrument Panel Wiring Harness to Engine Wiring Harness |
| 12. X101 Engine Wiring Harness to Chassis Wiring Harness X101 Engine Wiring Harness to Chassis Wiring Harness |
| 13. X100 Instrument Panel Wiring Harness to Engine Wiring Harness X100 Instrument Panel Wiring Harness to Engine Wiring Harness |
| 14. X155 Engine Wiring Harness to Engine Coolant Temperature Sensor Wiring Harness X155 Engine Wiring Harness to Engine Coolant Temperature Sensor Wiring Harness (L8T) |
| 15. X130 Engine Wiring Harness to Camshaft Position Sensor Jumper Wiring Harness X130 Engine Wiring Harness to Camshaft Position Sensor Jumper Wiring Harness |
| 16. J131 Engine Wiring Harness |
| 17. X135 Engine Jumper Wiring Harness to Oil Pump Flow Control Solenoid Valve Wire Wiring Harness (L8T) X135 Engine Jumper Wiring Harness to Oil Pump Flow Control Solenoid Valve Wire Wiring Harness (L8T) |
| 18. J130 Engine Wiring Harness |
