Instrument Panel Knee Bolster Replacement

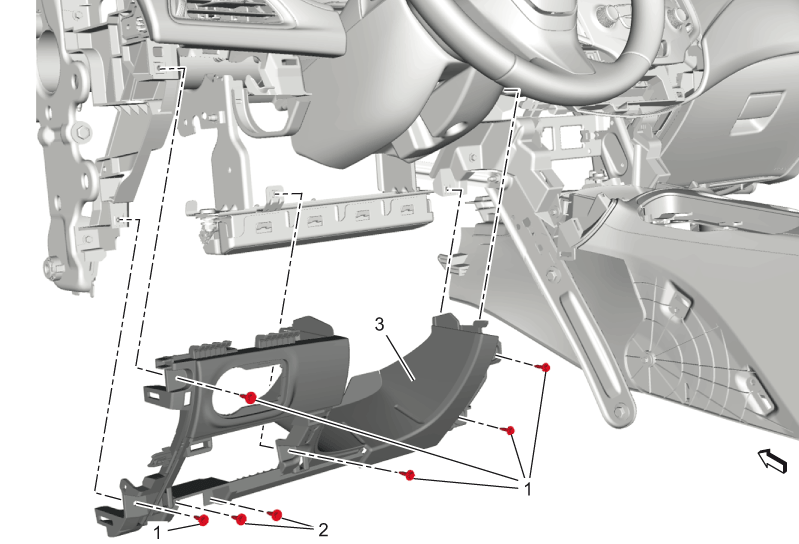

GM4290321
Callout Component Name

Preliminary Procedures

  1. Instrument Panel Cluster Trim Plate Replacement
  2. Instrument Panel Knee Bolster Compartment Replacement
  3. Headlamp Switch Replacement
  4. Instrument Panel Fuse Block Access Cover Frame Replacement
1 Instrument Panel Knee Bolster Fastener [5x]
Tighten
2.5 N.m (22 lb in)
2 DLC Connector Fastener [2x]
Tighten
2.5 N.m (22 lb in)
3 Instrument Panel Knee Bolster
