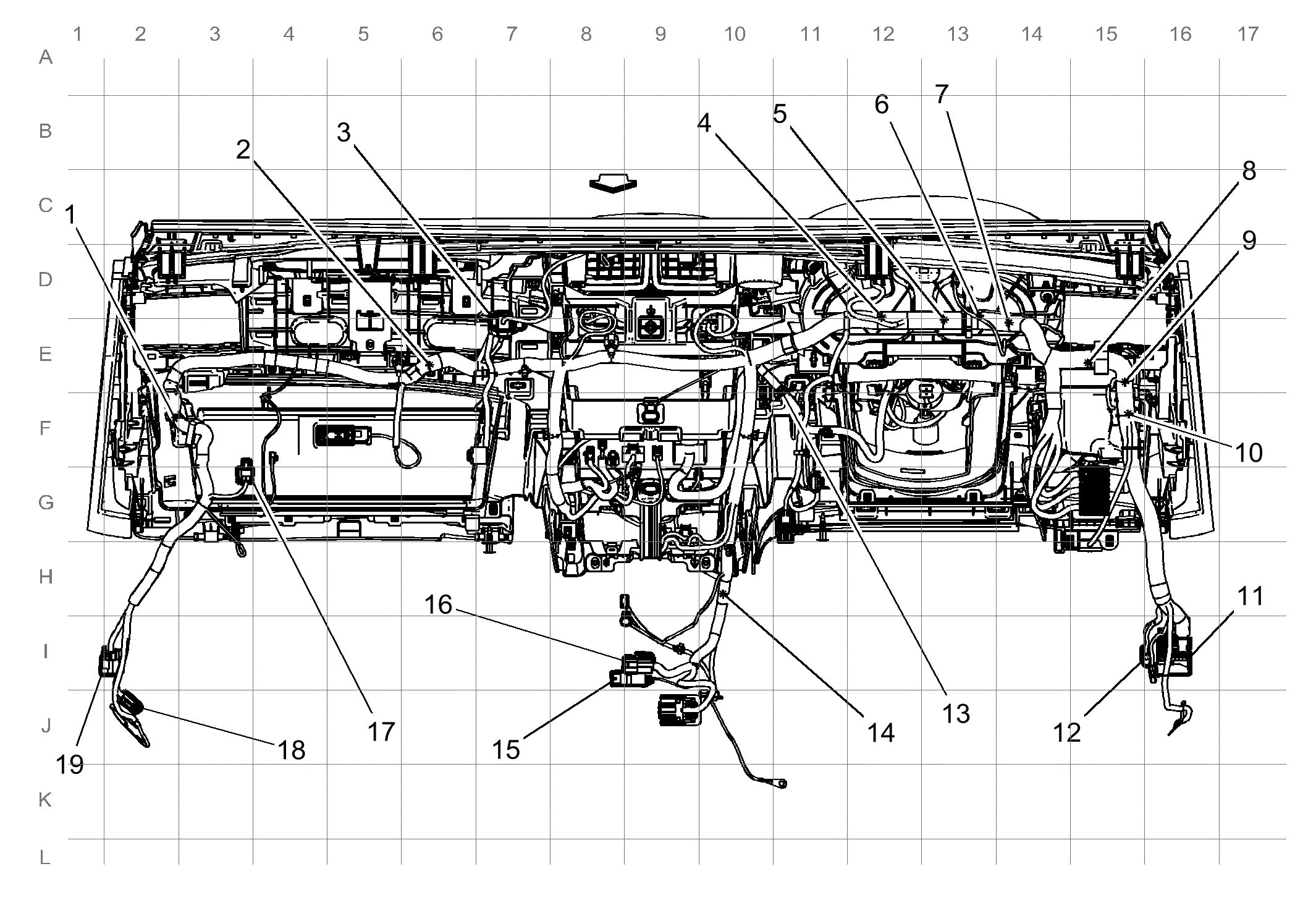

Rear of Instrument Panel Harness Routing
WARNING: This page is about a different car, the 2016 Chevrolet Malibu Limited. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| J202 |
| J204 |
| X215 X215 Speaker Jumper Harness to Instrument Panel Harness |
| J206 |
| J211 |
| J214 |
| J207 |
| J201 |
| J200 |
| J203 |
| X210 X210 Instrument Panel Harness to Body Harness |
| X222 (U2K) X222 Body Harness COAX to Instrument Panel COAX (U2K with UHQ)X222 Body Harness COAX to Instrument Panel COAX (U2K without UHQ) |
| J212 (T3U) |
| J213 |
| X301 X301 Floor Console Harness USB to Instrument Panel Harness USB |
| X300 X300 Floor Console Harness to Instrument Panel Harness |
| X205 X205 Instrument Panel Harness to Instrument Panel Air Bag Extension Harness |
| X221 X221 Body Harness COAX to Instrument Panel COAX |
| X220 (UQA or UVC) X220 Instrument Panel Harness to Body Harness |
