Driver or Passenger Seat Outer Recliner Finish Cover Replacement (Manual)
Courtesy of GENERAL MOTORS COMPANY Driver or Passenger Seat Outer Recliner Finish Cover Replacement (Manual)

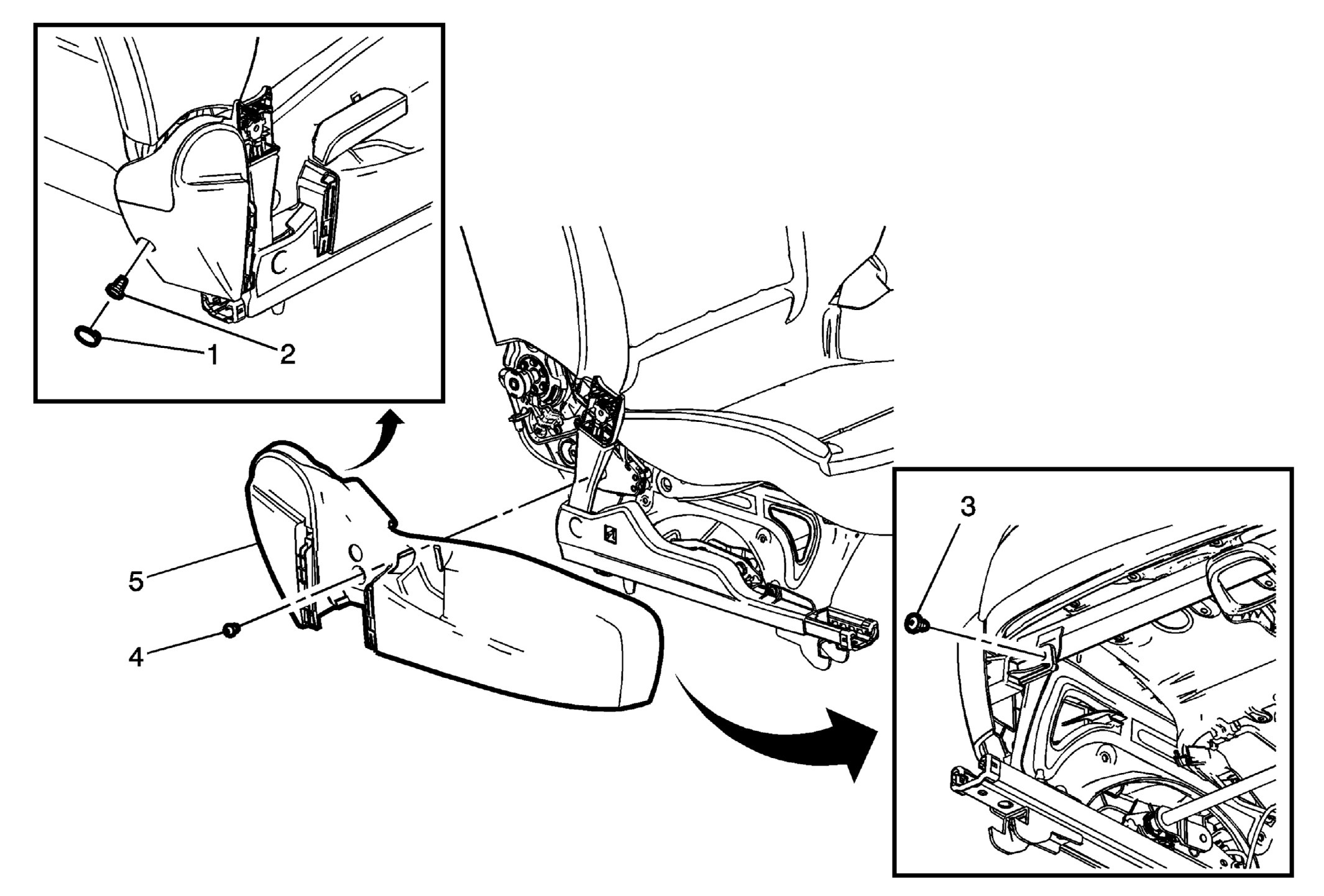

| Callout |
Component Name |
|
Preliminary Procedures
- Remove the seat belt from the seat belt anchor. Refer to Driver or Passenger Seat Retractor Side Belt Replacement
- Remove the front seat belt anchor plate tensioner cover. Refer to Front Seat Belt Anchor Plate Tensioner Cover Replacement
- Remove the driver or passenger seat recliner lever. Refer to Driver or Passenger Seat Recliner Lever Replacement .
|
| 1 |
Driver or Passenger Seat Outer Recliner Finish Cover Cap |
| 2 |
Driver or Passenger Seat Outer Recliner Finish Cover Screw (Rear) |
| 3 |
Driver or Passenger Seat Outer Recliner Finish Cover Screw (Front) |
| 4 |
Driver or Passenger Seat Outer Recliner Finish Cover Screw (Side) |
| 5 |
Driver or Passenger Seat Outer Recliner Finish Cover Procedure
- Disconnect the electrical connector.
- Disengage and remove the remainder of the finish cover by pulling the cover upward and outboard away from the seat.
- If replacing the cover, transfer components as necessary.
|
