Rear Bumper Fascia Bracket Replacement (Coupe)
WARNING: This page is about a different car, the 2010 Pontiac G5 and 2010 Chevrolet Cobalt. However, it is still accessible from the selected car via links, so may be relevant.

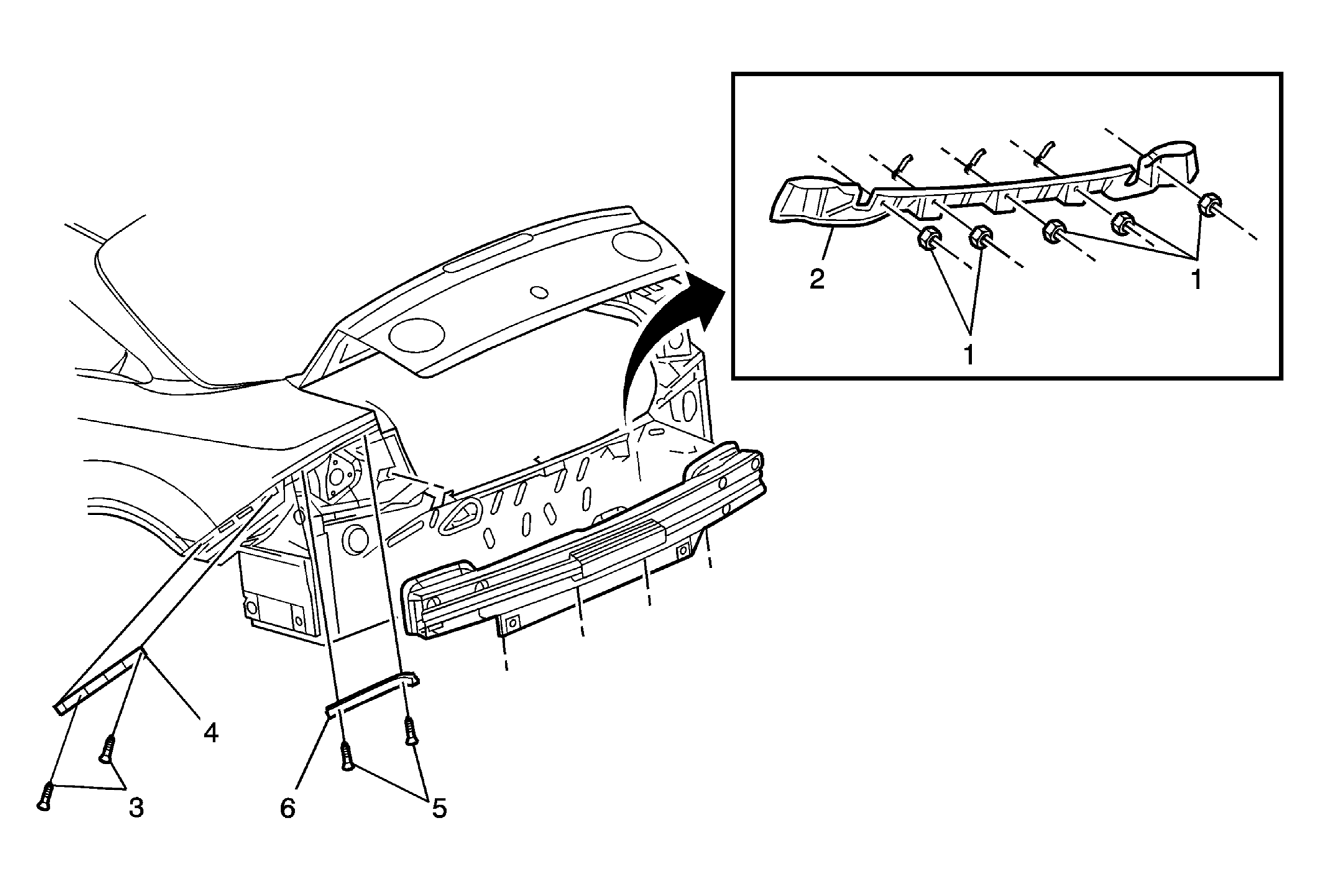

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the rear bumper fascia. Refer to Rear Bumper Fascia Replacement (Sedan) or Rear Bumper Fascia Replacement (Coupe) . |
|
| 1 | Rear Bumper Fascia Center Bracket Nut (Qty: 5)
CAUTION:
Refer to Fastener Caution
.
Tighten: 2.5 N.m (22 lb in) |
| 2 | Rear Bumper Fascia Center Bracket |
| 3 | Rear Bumper Fascia Side Bracket Bolt (Qty: 4) Tighten: 2.5 N.m (22 lb ft) |
| 4 | Rear Bumper Fascia Side Bracket |
| 5 | Rear Bumper Fascia Upper Bracket Bolt (Qty: 4) Tighten: 2.5 N.m (22 lb in) |
| 6 | Rear Bumper Fascia Upper Bracket |
