Installing fuel delivery line

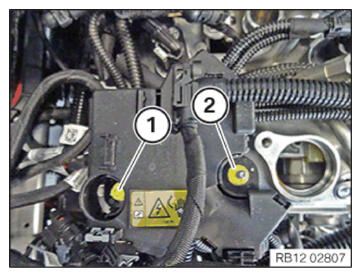

- Feed the fuel supply line in and position it.

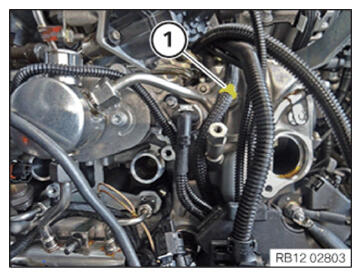

- Tighten the screws (1).TIGHTENING TORQUE SPECIFICATION

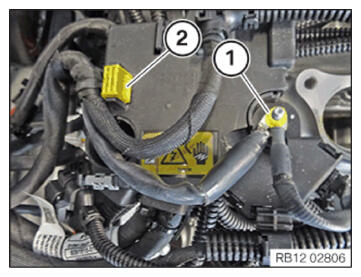

Wiring harness sensor system to the cylinder head cover M6x16 screw Tightening torque 10 Nm - Connect connectors (1) and lock.

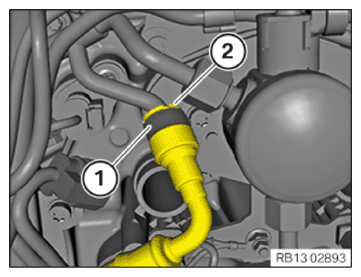

- Connect and lock the fuel hose (2).

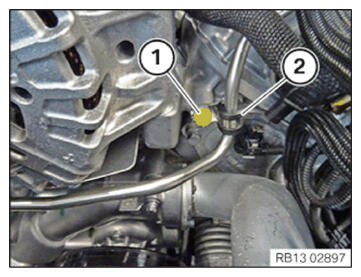

- Install the retaining clip (1).
- Position the fuel supply line (3).
- Tighten down screw (1).TIGHTENING TORQUE SPECIFICATION
Double banjo bolt to the cylinder head cover M6 Double banjo bolt tightening torque 10 Nm - Tighten nut (2).TIGHTENING TORQUE SPECIFICATION
Fuel supply line/rail to high pressure pump Nut tightening torque 30 Nm - Clip in the wiring harness mounting (1).

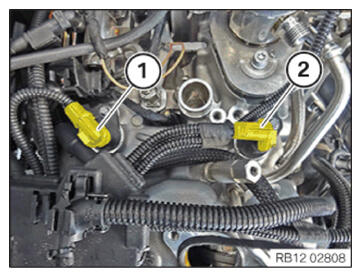

- Connect connectors (2) and lock.
- Connect connectors (1) and lock.

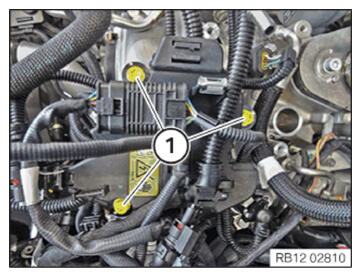

- Tighten down screw (2).TIGHTENING TORQUE SPECIFICATION
Hexagon screw M6 with threaded bolt M5 to cylinder head cover Hexagon screw M6 with threaded bolt M5 tightening torque 10 Nm - Tighten down screw (1).TIGHTENING TORQUE SPECIFICATION

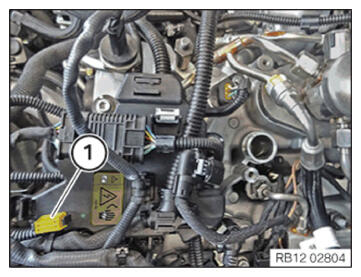

Wiring harness sensor system to the cylinder head cover M6x16 screw Tightening torque 10 Nm - Clip in the wiring harness mounting (2).

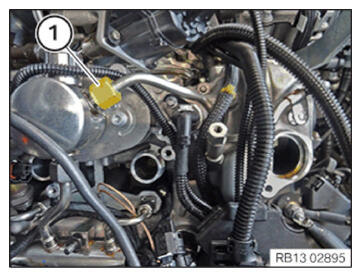

- Tighten nut (1).TIGHTENING TORQUE SPECIFICATION
Cable splitter sensor system to the cylinder head cover hexagon nut M5 tightening torque 5.5 Nm - Tighten nut (1).TIGHTENING TORQUE SPECIFICATION
Fuel supply line/rail to high pressure pump Nut tightening torque 30 Nm - Position the holder (2) of the fuel delivery line.
- Tighten down screw (1).TIGHTENING TORQUE SPECIFICATION
Fuel supply line to cylinder head Hexagon screw
M6x16Tightening torque 10 Nm - Position the holder (2) of the fuel delivery line.
- Tighten down screw (1).TIGHTENING TORQUE SPECIFICATION
Fuel supply line to cylinder head Hexagon screw

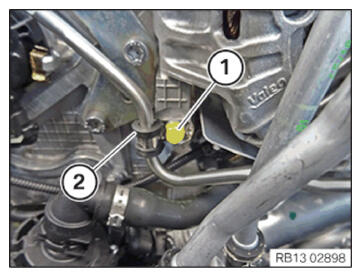

M6x16Tightening torque 10 Nm - Tighten nut (1).TIGHTENING TORQUE SPECIFICATION
Positive battery cable to alternator Nut M8 Tightening torque 19 Nm - Install the cover (1).

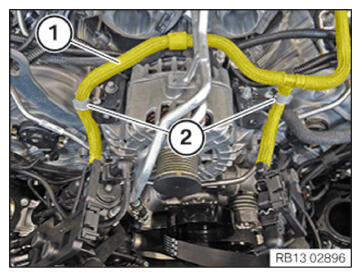

- Clip the tank vent line (1) into the clamps (2).
- Clip in the positive battery cable (1) in clip.

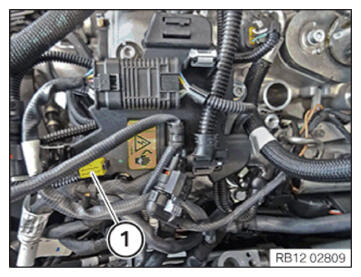

- Clip in the wiring harness mounting (1).
Follow-up work
- Refer to SECURING COOLANT LINES FOR THE EXHAUST TURBOCHARGERS .
- Refer to INSTALLING IGNITION COIL ON CYLINDER 5 .
- Refer to INSTALLING THE IGNITION COIL ON CYLINDER 1 .
- Refer to REMOVING THE COOLANT LINE BETWEEN THE COOLANT PUMP AND HEAT EXCHANGER PARTIALLY .
- Refer to INSTALLING THE LEFT THROTTLE BODY .
- Refer to INSTALLING THE CHARGE AIR COOLER ON THE LEFT AND RIGHT .
- Refer to CLOSING THE HIGH-TEMPERATURE COOLANT CIRCUIT .
- Refer to CLOSING THE LOW-TEMPERATURE COOLANT CIRCUIT .
- Refer to INSTALLING FRONT UNDERBODY PROTECTION .
- Refer to INSTALLING THE LOWER LEFT FRONT WHEEL ARCH COVER .
- Refer to INSTALLING DRIVE BELT .
- Refer to INSTALLING FAN COWL .
- Refer to INSTALLING THE RIGHT UNFILTERED-AIR DUCT .
- Refer to INSTALLING OIL FILLER NECK .
- Refer to INSTALLING BRACKET FOR RIGHT INTAKE SILENCER .
- Refer to INSTALLING RIGHT INTAKE SILENCER HOUSING .
- Refer to INSTALLING THE LEFT UNFILTERED-AIR DUCT .
- Refer to INSTALLING THE LEFT INTAKE SILENCER BRACKET .
- Refer to INSTALLING LEFT INTAKE SILENCER HOUSING .
- Refer to INSTALLING THE REAR TOP CROSS CONNECTION .
- Refer to INSTALLING THE FRONT-END STRUT .
- Refer to INSTALLING UPPER CROSS CONNECTION .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to INSTALLING THE COVER IN THE ENGINE COMPARTMENT AT TOP LEFT AND RIGHT .
- Refer to ACTIVATING VEHICLE-SPECIFIC HIGH-VOLTAGE OR LOW-VOLTAGE VEHICLE ELECTRICAL SYSTEM .
- Refer to FILLING THE HIGH-TEMPERATURE COOLING SYSTEM WITH THE VACUUM FILLING EQUIPMENT .
- Refer to VENTING THE HIGH-TEMPERATURE COOLANT SYSTEM .
- Refer to FILLING THE LOW-TEMPERATURE COOLING SYSTEM WITH THE VACUUM FILLING EQUIPMENT .
- Refer to VENTING THE LOW-TEMPERATURE COOLING SYSTEM .
