Removing the alternator
NOTE:
TECHNICAL INFORMATION
Driving without the strut brace/front-end strut or tension strut is not permitted.
Driving without the strut brace/front-end strut or tension strut is not permitted.
Preliminary work
- Refer to DISCONNECTING ALL BATTERY GROUND LEADS .
- Refer to REMOVING THE COVER PANEL OF THE MASTER DME CONTROL UNIT .
- Refer to REMOVING THE COVER PANEL OF THE SLAVE DME CONTROL DEVICE .
- Refer to REMOVING THE COVER IN THE ENGINE COMPARTMENT ON THE LEFT .
- Refer to REMOVING THE COVER IN THE ENGINE COMPARTMENT ON THE RIGHT .
- Refer to RELEASING LEFT FRONT-END STRUT .
- Refer to RELEASING THE RIGHT FRONT-END STRUT .
- Refer to REMOVING FRONT CROSS CONNECTION .
- Refer to REMOVING LEFT INTAKE SILENCER HOUSING .
- Refer to REMOVING RIGHT INTAKE SILENCER HOUSING .
- Refer to REMOVING THE REAR TOP CROSS CONNECTION .
- Refer to REMOVING FAN COWL WITH ELECTRIC MOTOR .
- Refer to REMOVING DRIVE BELT .
- Refer to REMOVING THE WHEEL ARCH COVER ON THE FRONT LEFT AND BOTTOM RIGHT .
- Refer to DRAINING THE COOLANT FROM THE COOLANT PUMPS .
- Refer to REMOVING OIL FILLER NECK .
- Refer to REMOVING LEFT CHARGE AIR COOLER .
- Refer to REMOVING RIGHT CHARGE AIR COOLER .

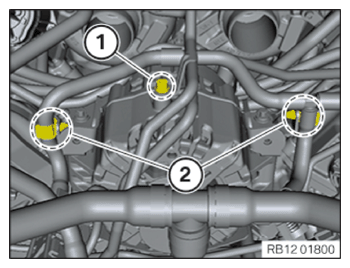

- Loosen screw (1) .
- Disengage the holder of the tank vent line (2) .
- Place tank vent line to one side.

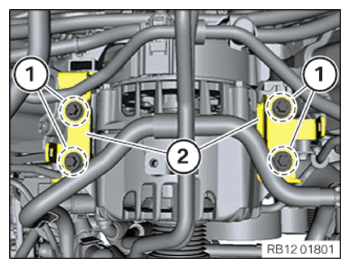

- Loosen screws (1) .
- Remove the holder (2)
upwards.
- Unlock plug connection (1) and disconnect.
- Remove the cover of the positive battery cable (2)
in an upwards direction.

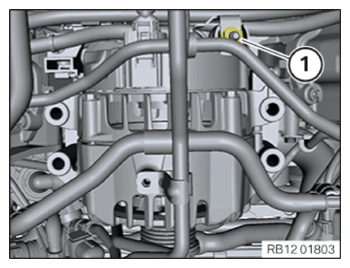

- Unfasten nut (1) .

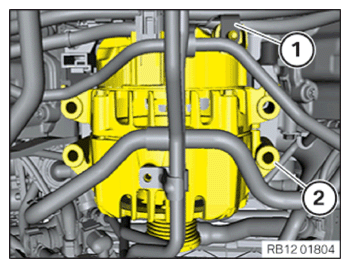

- Remove the positive battery cable (1) and set it aside.
- Feed out and remove the alternator (2) .
