Install upper cross connection

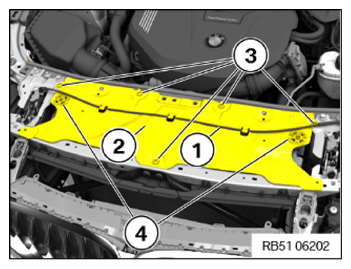

- Position upper cross connection (2) with holders (4) .
- Tighten down screws (3) .
TIGHTENING TORQUE SPECIFICATION
| Top cross connection to rear top cross-connection | ||
|---|---|---|
| Combination clamping screw with ISA | Tightening torque | 8 Nm |
- Attach Bowden cable (1) at the upper cross connection (2) .

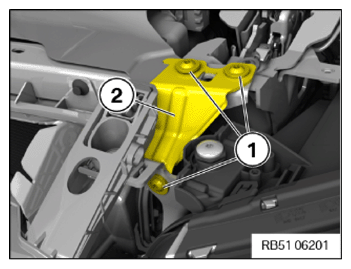

- Guide in support (2) of the upper air flap control and position.
- Tighten down screws (1) .
TIGHTENING TORQUE SPECIFICATION
| Support for top air flap control at the top of the lock | ||
|---|---|---|
| Combination clamping screw with ISA | Tightening torque | 8 Nm |
Follow-up work
- Refer to INSTALLING RIGHT INTAKE SILENCER HOUSING .
- Refer to TIGHTENING THE FRONT-END STRUT ON THE RIGHT .
- Refer to INSTALLING LEFT INTAKE SILENCER HOUSING .
- Refer to TIGHTENING THE LEFT FRONT-END STRUT .
- Refer to INSTALLING THE CENTER ENGINE COMPARTMENT COVER .
- Refer to INSTALLING THE FRONT HOOD SEAL .
