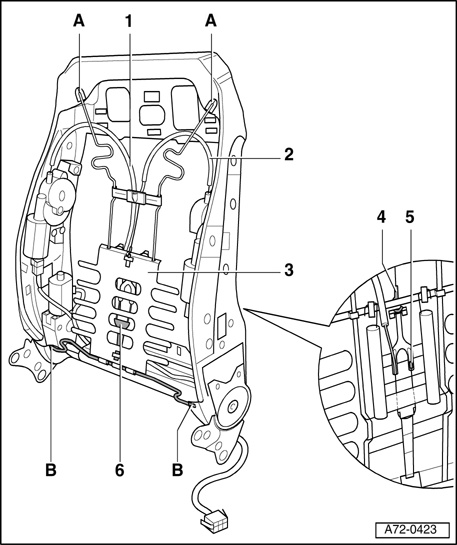

4-way lumbar support, assembly overview
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
1 - Bowden cable for lumbar support height adjustment
2 - Bowden cable for lumbar support adjustment
3 - 4-way lumbar support
- Removing
- Remove seat → Seat, assembly overview .
- Attach fixture for seat repair VAS 6136 to engine and transmission holder VAS 6095.
- Attach front seat to fixture for seat repair VAS 6136.
- Remove side trim, outboard side → Side trim on sill panel side, removing and installing .
- Remove side trim, inboard side → Side trim, inboard side, assembly overview .
- Remove backrest → Front seat backrest, assembly overview .
- Remove backrest cover panel → Backrest cover panel, removing and installing .
- Remove backrest frame → Backrest frame, assembly overview .
- Disengage Bowden cable for lumbar support adjustment - 2 - from hook - 4 -.
- Disengage Bowden cable for lumbar support height adjustment - 1 - at retainer pin - 5 - and at idler wheel - 6 -.
- Disengage lower 4-way lumbar support - 3 - at positions - B - (2x).
- Disengage upper 4-way lumbar support - 3 - at positions - A - (2x).
- Installing
- Installation is in reverse order of removal.
4 - Hook
5 - Retaining tabs
6 - Idler roller
