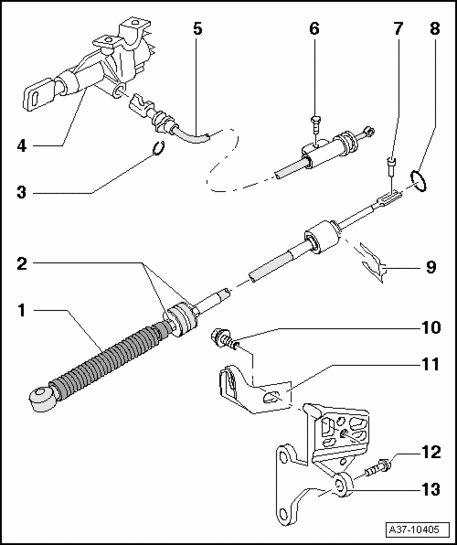

Selector lever cable and locking cable (from VIN 8E_6A156500), assembly overview
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2009 Audi A4, 2008 Audi A4, 2007 Audi A4, 2006 Audi A4, and 2005 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
- Do not bend or kink selector lever cable.
- Lightly grease eyelet and ball socket with polycarbamide grease G 052 142 A2 before installing.
1 - Selector lever cable
- Do not bend or kink, lightly grease cable eye and ball socket before installing.
- Removing and installing → Selector lever cable (from VIN 8E_6A156500), removing and installing
- Adjusting → Selector lever cable (from VIN 8E_6A156500), adjusting
- In case of damaged rubber boots, selector lever cable must be replaced
- When installing, make sure that rubber sleeve on transmission side is not twisted
2 - Lock nuts
- 13 Nm
3 - Retaining clip
4 - Ignition/starter switch
- With ignition key removal lock
5 - Locking cable
- For ignition key removal lock
- Not to be kinked
- Removing and installing → Locking lever (from VIN 8E_6A156500), removing and installing
- Adjusting → Locking cable (from VIN 8E_6A156500), adjusting
6 - Bolt
- 9 Nm
7 - Clamping screw
- 13 Nm
- For selector lever cable
- Loosen 1 turn for adjusting, do NOT remove completely
8 - O-Ring
- Always replace
9 - Retaining clip for selector lever cable
10 - Bolt
- 20 Nm
- For securing bracket to selector lever cable bracket
11 - Bracket for selector lever cable
- Different equipment depending on version
12 - Bolt
- 20 Nm
- Qty. 3
- For securing selector lever cable bracket to transmission
13 - Bracket for selector lever cable
- Different equipment depending on version
