Drive Plate Overview
WARNING: This page is about a different variant/trim than selected.

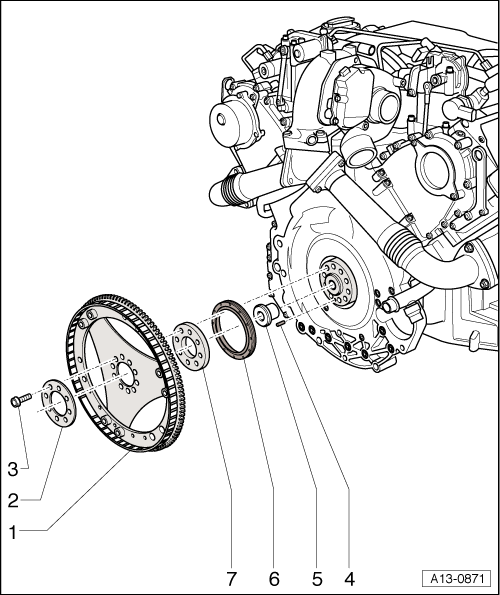

Vehicles built through 05.10
- Drive Plate
- Removing and Installing. Refer to DRIVE PLATE, REMOVING AND INSTALLING .
- Washer
- Thickness 3.4 mm
- Bolt
- 30 Nm + 90°
- Replace
- Alignment Sleeve
- Centering Bushing for Torque Converter
- Install in the crankshaft.
- Crankshaft Shaft Seal, Transmission Side
- Replacing. Refer to CRANKSHAFT SEAL, REMOVING AND INSTALLING, TRANSMISSION SIDE .
- Shim
- Thickness 1.5 mm

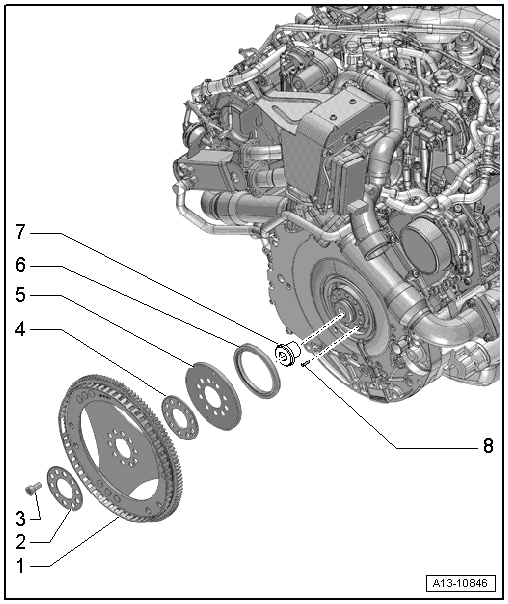

Vehicles built from 06.10
- Drive Plate
- Removing and Installing. Refer to DRIVE PLATE, REMOVING AND INSTALLING .
- Washer
- Bolt
- 30 Nm + 90°
- Replace
- Washer
- Sensor Wheel
- For the Engine Speed Sensor -G28-
- Crankshaft Shaft Seal, Transmission Side
- Replacing. Refer to CRANKSHAFT SEAL, REMOVING AND INSTALLING, TRANSMISSION SIDE .
- Centering Bushing for Torque Converter
- Install in the crankshaft.
- Alignment Sleeve
