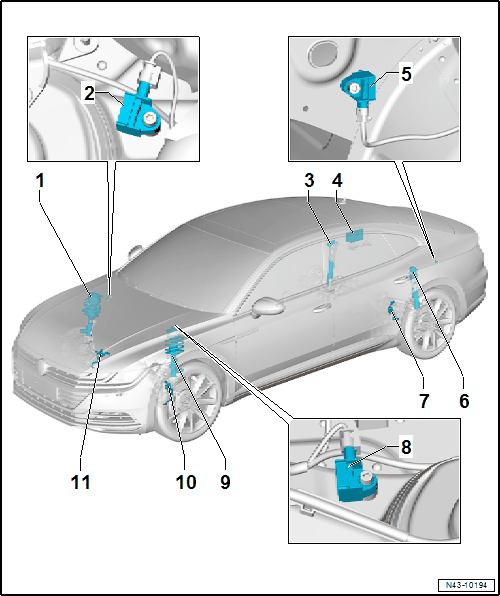

Component Location Overview - Electronic Damping
WARNING: This page is about a different car, the 2023 Volkswagen Arteon. However, it is still accessible from the selected car via links, so may be relevant.
- Shock Absorber with Right Front Damping Adjustment Valve -N337-
- Suspension strut, removing and installing. Refer to SUSPENSION STRUT, REMOVING AND INSTALLING .
- Service the suspension strut. Refer to SUSPENSION STRUT, SERVICING .
- Right Front Body Acceleration Sensor -G342-
- Removing and Installing. Refer to LEFT AND RIGHT FRONT BODY ACCELERATION SENSOR -G341- / -G342-, REMOVING AND INSTALLING .
- Bolt: 8 Nm
- Shock Absorber with Right Rear Damping Adjustment Valve -N339-
- Shock absorber, removing and installing. Refer to SHOCK ABSORBER, REMOVING AND INSTALLING .
- Shock absorber, servicing. Refer to SHOCK ABSORBER, SERVICING .
- Electronic Damping Control Module -J250-
- Removing and Installing. Refer to Electronic Damping Control Module -J250-, REMOVING AND INSTALLING .
- Component location: the Electronic Damping Control Module -J250- is installed in the luggage compartment behind the right side trim panel.
- If the Electronic Damping Control Module -J250- is being replaced, the Replace control module function must be performed using the Vehicle Diagnostic Tester.
- If the control position was reprogrammed on a vehicle with lane assist, then the driver assistance systems front camera must be recalibrated. Refer to DRIVER ASSISTANCE SYSTEMS FRONT CAMERA, CALIBRATING .
- Left Rear Body Acceleration Sensor -G699-
- Component location in the luggage compartment on the left shock absorber tower behind the left side trim panel
- Removing and Installing. Refer to Left Rear Body Acceleration Sensor -G699-, REMOVING AND INSTALLING .
- Bolt: 8 Nm
- Shock Absorber with Left Rear Damping Adjustment Valve -N338-
- Shock absorber, removing and installing. Refer to SHOCK ABSORBER, REMOVING AND INSTALLING .
- Shock absorber, servicing. Refer to SHOCK ABSORBER, SERVICING .
- Left Rear Level Control System Sensor -G76-
- Removing and installing, FWD. Refer to Left Rear Level Control System Sensors -G76-, REMOVING AND INSTALLING, MULTI-LINK SUSPENSION, FWD .
- Removing and installing, AWD. Refer to Left Rear Level Control System Sensors -G76-, REMOVING AND INSTALLING, MULTI-LINK SUSPENSION, AWD .
- Left Front Body Acceleration Sensor -G341-
- Removing and Installing. Refer to LEFT AND RIGHT FRONT BODY ACCELERATION SENSOR -G341- / -G342-, REMOVING AND INSTALLING .
- Bolt: 8 Nm
- Shock Absorber with Left Front Damping Adjustment Valve -N336-
- Suspension strut, removing and installing. Refer to SUSPENSION STRUT, REMOVING AND INSTALLING .
- Service the suspension strut. Refer to SUSPENSION STRUT, SERVICING .
- Left Front Level Control System Sensor -G78-
- Removing and Installing. Refer to LEFT AND RIGHT FRONT LEVEL CONTROL SYSTEM SENSOR -G78- / -G289-, REMOVING AND INSTALLING .
- Right Front Level Control System Sensor -G289-
- Removing and Installing. Refer to LEFT AND RIGHT FRONT LEVEL CONTROL SYSTEM SENSOR -G78- / -G289-, REMOVING AND INSTALLING .
