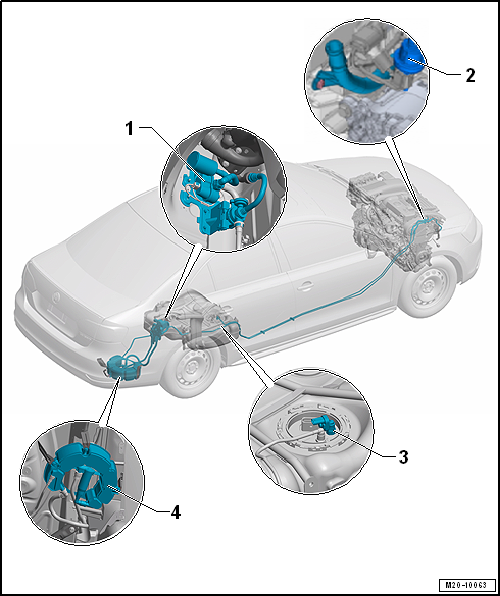

EVAP Canister System Connection Diagram, EVAP Canister Installed Right Rear
WARNING: This page is about a different car, the 2018 Volkswagen Jetta, 2017 Volkswagen Jetta, 2016 Volkswagen Jetta, and 2015 Volkswagen Jetta. However, it is still accessible from the selected car via links, so may be relevant.
- Leak Detection Pump -V144-
- Vehicles with the engine code CNLA have an additional pressure regulator valve. Refer to OVERVIEW - DIAGNOSIS PUMP .
- Removing and installing. Refer to LEAK DETECTION PUMP, REMOVING AND INSTALLING .
- EVAP Canister Purge Regulator Valve 1 -N80-
- For removal on vehicles with engine codes CNLA and CRJA, remove the intake manifold.
- EVAP Canister System Pressure Sensor -G804-
- Not installed on all vehicles
- Make sure it is secure
- Evaporative Emission (EVAP) Canister
- Removing and installing. Refer to EVAP CANISTER, REMOVING AND INSTALLING, EVAP INSTALLED IN THE RIGHT REAR .
