Gas-Filled Strut

WARNING: This page is about a different variant/trim than selected.

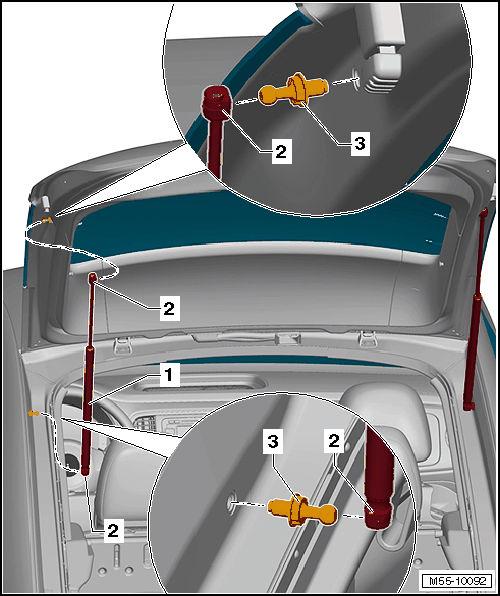

Fig 1: Identifying Gas Filled Strut Components
GWWM55-10092Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.
  1. Gas-Filled Strut
  2. Ball Socket
    • With spring clip
  3. Ball Stud
    • 20 Nm +45°
    • Always replace
