IV - Planet carrier and transmission housing with input gear and cover, assembling
WARNING: This page does not describe the selected car, but rather 25 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Jetta, and 1999 Volkswagen Golf. However, it is still accessible from the selected car via links, so may be relevant.
For an overview, see TRANSMISSION, DISASSEMBLING AND ASSEMBLING, OVERVIEW .
NOTE:
- Transmission, disassembling, see TRANSMISSION, DISASSEMBLING
- Transmission, assembling, see TRANSMISSION, ASSEMBLING

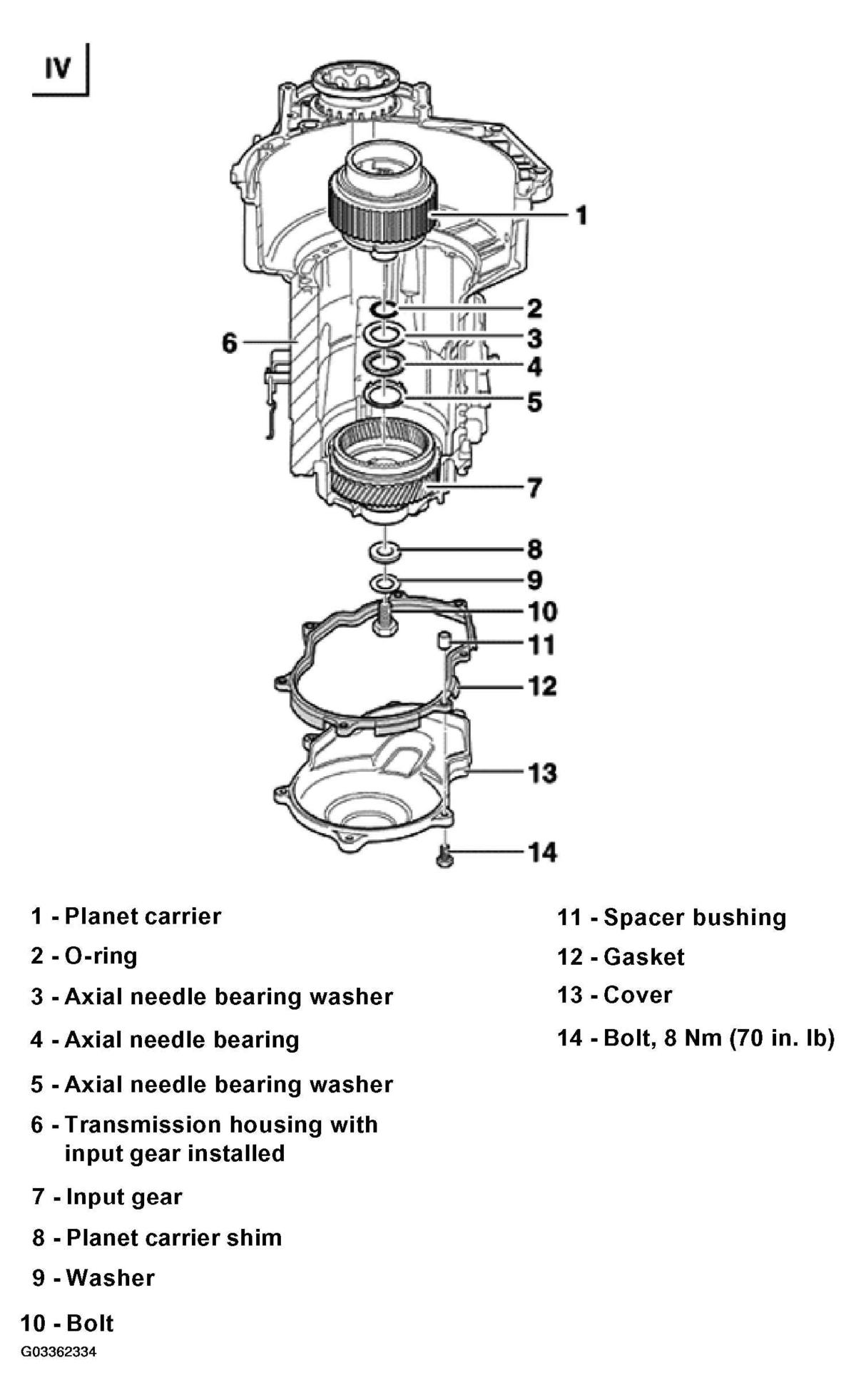

The following list pertains to Fig 1.
- Planet carrier
- Adjusting, see PLANET CARRIER, ADJUSTING
- O-ring
- Always replace
- Insert in planet carrier
- Axial needle bearing washer
- Axial needle bearing
- Axial needle bearing washer
- Install smooth side in input gear
- Transmission housing with input gear installed
- Input gear
- Do not remove to disassemble transmission
- Removing and installing input gear or axial needle bearing for planet carrier, see INPUT GEAR, REMOVING AND INSTALLING
- Planet carrier shim
- Determining thickness, see PLANET CARRIER, ADJUSTING
- Washer
- Bolt
- 30 N.m (22 ft lb)
- For small input shaft
- Spacer bushing
- Install in gasket (Qty 7)
- Gasket
- Always replace
- Cover
- Bolt, 8 N.m (70 in. lb)
- 8 N.m (70 in lb)
