Overview of components to adjust planet carrier
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 1995 Volkswagen Jetta III, 1995 Volkswagen Golf III, 1995 Volkswagen Cabrio, 1994 Volkswagen Jetta III, and 1994 Volkswagen Golf III. However, it is still accessible from the selected car via links, so may be relevant.
- When adjusting planet carrier, install components in transmission housing without shim - 17 -.
NOTE:

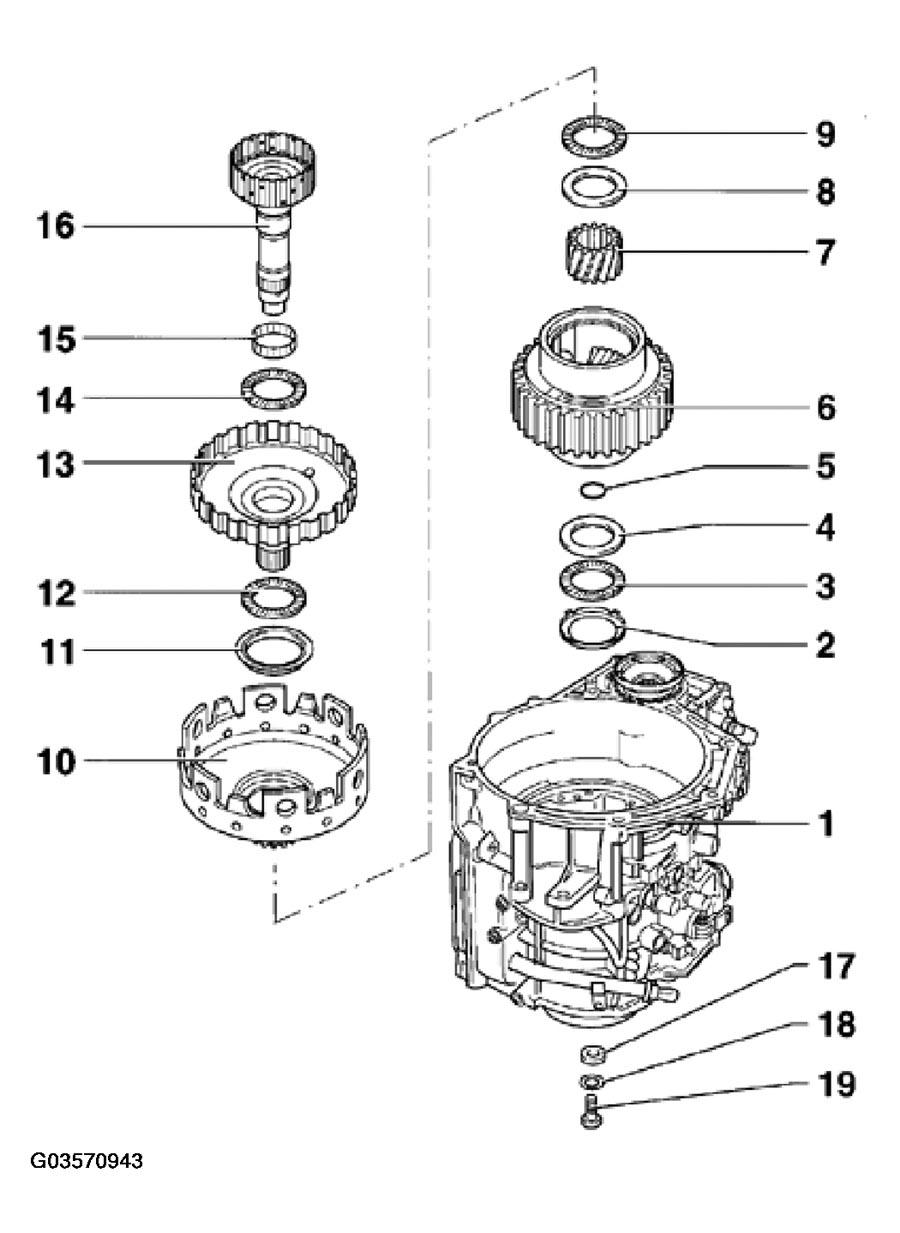

The following list refers to Fig 1.
- - Transmission housing
- With input gear and axial needle bearing
- Axial needle bearing remains in input gear
- Damaged axial needle bearing. See INPUT GEAR, REMOVING AND INSTALLING .
- - Axial needle bearing washer
- Insert smooth side in input gear
- - Axial needle bearing
- - Axial needle bearing washer
- - O-ring
- Insert into planet carrier. See PLANETARY GEARBOX, ASSEMBLING .
- - Planet carrier
- - Small sun gear
- Cannot be removed from planet carrier in transmissions from 01.93. See TRANSMISSIONS FOR VEHICLES WITH ELECTRONIC PROGRAM SWITCH IN TRANSMISSION CONTROL MODULE (TCM) .
- - Washer
- - Axial needle bearing
- - Large sun gear
- - Washer
- Insert into large sun gear. See PLANETARY GEARBOX, ASSEMBLING .
- - Axial needle bearing
- - Large drive shaft
- - Axial needle bearing
- - Needle bearing
- - Small drive shaft
- - Shim
- Do not install in planet carrier when adjusting
- - Washer
- - Small drive shaft bolt
- Tightening torque: 30 Nm (22 ft lb)
