Steering column, assembly: Notes
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Jetta, and 1999 Volkswagen Golf. However, it is still accessible from the selected car via links, so may be relevant.
WARNING:
Special safety precautions and some different procedures apply to vehicles equipped with airbags
Refer to AIRBAG SAFETY PRECAUTIONS .
CAUTION:
Before working on the electrical system:
- Obtain radio anti -theft code.
- Ignition OFF !
- Disconnect battery Ground (GND) strap.
NOTE:
After reconnecting battery:
- Activate vehicle equipment such as radio, clock and power windows as per Repair Manual and/or Owner's Manual.
- On vehicles equipped with OBD II, activate readiness code. See READINESS CODE, CREATING in appropriate ON BOARD DIAGNOSTIC (OBD) .
For further information on the steering column assembly, refer to STEERING .
NOTE:

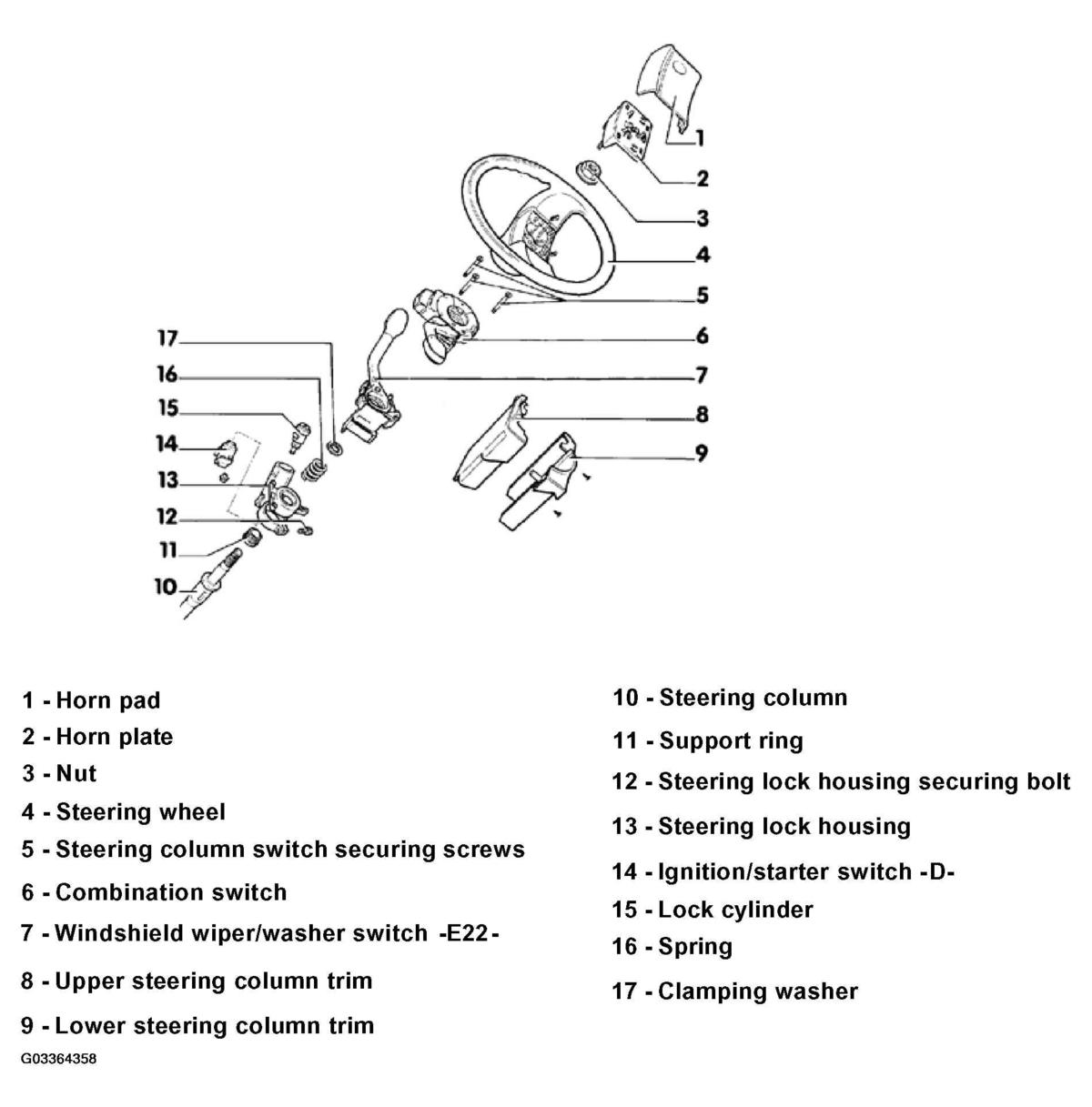

The following list refers to items in Fig 1.
- Horn pad
- Removing, refer to Horn pad, removing
- Horn plate
- Removing, refer to Horn plate, removing
- Nut
- 50 10 N.m (37 7 ft lb)
- Steering wheel
- Horn contact ring, refer Horn contact ring
- Lubricate horn ring with universal grease
- Steering column switch securing screws
- Combination switch
- Turn signal switch -E2-
- Headlight dimmer/flasher switch -E4-
- Emergency flasher switch -E3-
- Removing, refer to Turn signal switch -E2- and windshield wiper/washer switch -E22-, removing
- Windshield wiper/washer switch -E22 -
- Removing, refer to Turn signal switch -E2- and windshield wiper/washer switch -E22-, removing
- Upper steering column trim
- Lower steering column trim
- Steering column
- Support ring
- Steering lock housing securing bolt
- Shear bolt
- Steering lock housing
- Removing and installing, refer to STEERING COLUMN, STEERING COLUMN TUBE AND STEERING WHEEL, SERVICING .
- Ignition/starter switch -D-
- To remove, first remove steering lock housing, then remove securing screws
- Lock cylinder
- Removing/installing, refer to Lock cylinder, removing and installing
- Spring
- Clamping washer
