Adjustments, overview
WARNING: This page does not describe the selected car, but rather 25 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Jetta, and 1999 Volkswagen Golf. However, it is still accessible from the selected car via links, so may be relevant.

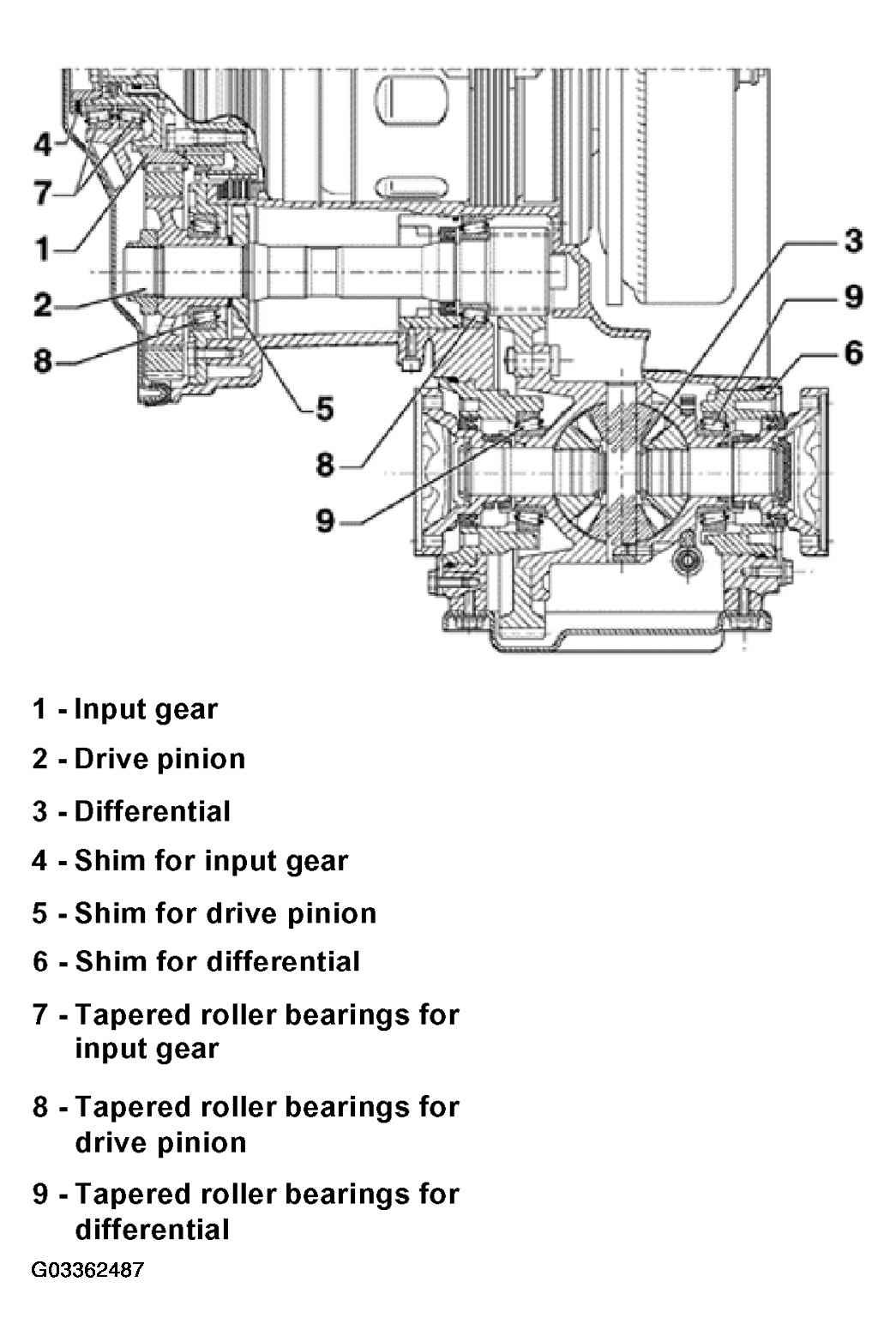

The following list pertains to Fig 1.
- Input gear
- Adjusting, see INPUT GEAR, ADJUSTING
- Drive pinion
- Adjusting, see DRIVE PINION, ADJUSTING
- Differential
- Adjusting, see DRIVE PINION, ADJUSTING
- Shim for input gear
- Determine thickness from table, see ADJUSTMENTS, AFTER COMPONENT REPLACEMENT
- Determine part number from parts catalog
- Shim for drive pinion
- Determine thickness from table, see ADJUSTMENTS, AFTER COMPONENT REPLACEMENT
- Determine part number from parts catalog
- Shim for differential
- Tapered roller bearings for input gear
- Always replace together
- Measure friction torque via pinion shaft. Friction torque of new tapered roller bearings must be 180 - 220 Ncm (16 - 20 in. lb) greater than friction torque of pinion shaft
- Tapered roller bearings for drive pinion
- Always replace together
- Determine shim thickness when replacing tapered roller bearings
- Tapered roller bearings for differential
- Always replace together
- Measure friction torque via drive pinion. Friction torque of new tapered roller bearings must be 60 - 80 Ncm (5 - 7 in. lb) greater than friction torque of drive pinion
