Shift mechanism, disassembling and assembling: Notes
WARNING: This page does not describe the selected car, but rather 25 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Jetta, and 1999 Volkswagen Golf. However, it is still accessible from the selected car via links, so may be relevant.

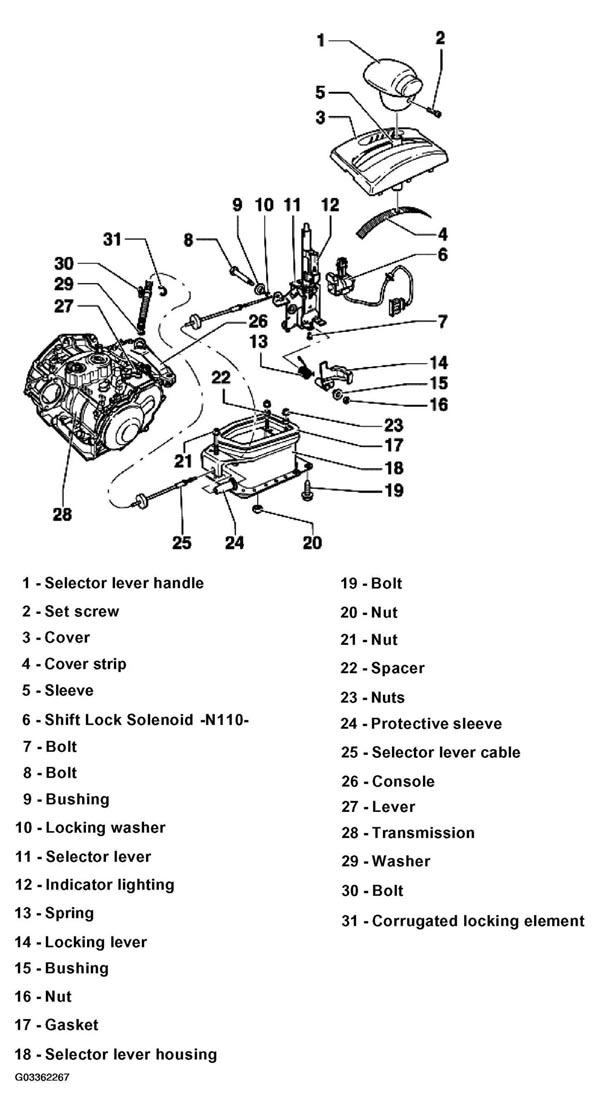

The following list pertains to Fig 1.
- Selector lever handle
- Set screw
- 1.5 N.m (13 in. lb)
- Cover
- With selector indicator
- Cover strip
- Insert into cover -3-.
- Sleeve
- Shift Lock Solenoid -N110-
- Adjusting, see Shift lock solenoid -N110-, adjusting
- Checking, see Shift lock solenoid -N110-, adjusting clearance between pressure rod and lever
- Securing harness to selector housing, see Selector lever housing, installing wiring harness
- Can be checked via OBD function 08, read measuring value block
- Bolt
- 3 N.m (27 in. lb)
- Qty. 2
- Insert with AMV 185 101 A1
- Bolt
- Grease shank
- Bushing
- Locking washer
- Selector lever
- Removing: lower protective plate is removed and front protective plate is removed and pushed forward
- Assemble before installing, see Selector lever, assemble before installing
- Indicator lighting
- Securing connector, see Indicator light connector, installing
- Spring
- Insert with locking lever -14- into selector lever -11-
- Locking lever
- For locking selector lever -11- in "P" or "N"
- Bushing
- Nut
- 10 N.m (7 ft lb)
- Always replace
- Gasket
- Selector lever housing
- Does not need to be removed to replace selector lever cable or individual shift mechanism parts
- Removing, see Selector lever housing, removing and installing
- Bolt
- 25 N.m (18 ft lb), see Boot, inserting in selector lever housing
- Nut
- 15 N.m (11 ft lb)
- Qty 3
- Always replace
- Nut
- Spacer
- Nuts
- To secure center console
- Protective sleeve
- Insert into selector lever housing -18 - before attaching selector lever cable -25 -
- Selector lever cable
- Do not bend or kink
- Lightly grease cable eyelet and cable ends before installing
- To remove selector lever -11-, lower protective plate is removed, exhaust system is separated in front of catalyst (catalyst is removed on 6-cylinder engines and front protective plate is removed.
- Remove clipped lever cable from transmission support bracket
- Check guide tube for tight fit.
- Check protective sleeve between console and lever/gearshift shaft for proper seating and secure selector lever cable with corrugated locking element, see item -28-
- Attaching selector lever cable to selector lever -11-, see Selector lever cable, installing to selector lever
- Adjusting, see SELECTOR LEVER CABLE, CHECKING AND ADJUSTING
- Console
- With cable anchorage for selector lever cable -25-
- Lever
- For selector shaft
- - Transmission
- Washer
- Bolt
- 25 N.m (18 ft lb)
- Corrugated locking element
- For selector lever cable -25-
- Always replace
