Bumper cover 03.98 and up, assembly overview
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2002 Volkswagen Cabrio, 2001 Volkswagen Cabrio, 2000 Volkswagen Cabrio, 1999 Volkswagen Cabrio, and 1998 Volkswagen Cabrio. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

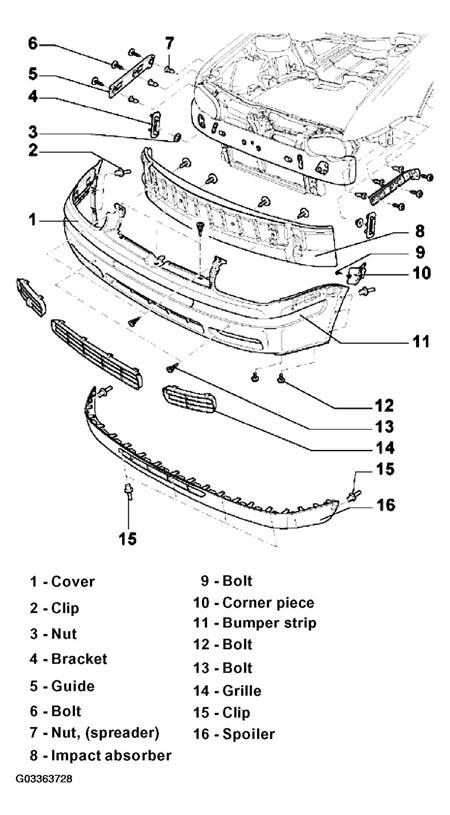

The following list refers to items in Fig 1
.
- - Cover
- Material: PP/EPDM
- Removing and installing cover. See BUMPER COVER 03.98, REMOVING AND INSTALLING .
- - Clip
- Qty. 6
- - Nut
- 4 N.m (35 in. lb)
- - Bracket
- - Guide
- To remove/install bumper, pull out or push in parallel to guides at left and right.
- - Bolt
- Qty. 3
- 2 N.m (18 in. lb)
- - Nut, (spreader)
- Qty. 3
- - Impact absorber
- Secured to cover with four clips
- - Bolt
- 2 N.m (18 in. lb)
- - Corner piece
- - Bumper strip
- Cannot be removed
- - Bolt
- Qty. 2
- 2 N.m (18 in. lb)
- - Bolt
- Qty. 7
- 6.5 N.m (58 in. lb)
- - Grille
- Clips in cover
- - Clip
- Qty. 6
- - Spoiler
- Clips in cover
- Is not necessary to remove when removing cover
