4-cylinder TDI engine with power steering and A/C compressor from 05.99, assembly
WARNING: This page is about a different variant/trim than selected.

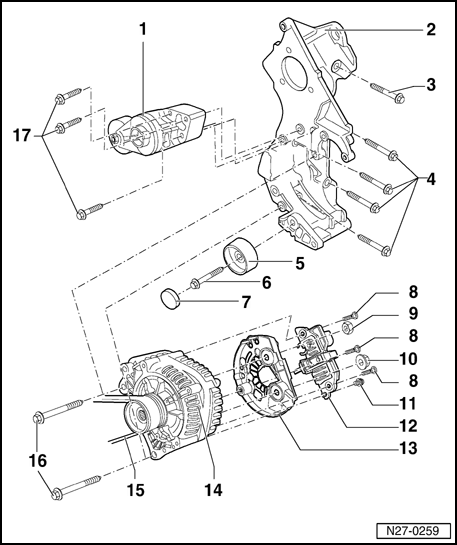

Fig 1: Exploded View Of 4-Cylinder TDI Engine Generator With Power Steering & A/C Compressor (From 05.99)
1 - Tensioner
2 - Bracket
3 - Hex bolt
- M10 x 45mm
- 45 Nm
4 - Hex bolts
- M10 x 65mm
- 45 Nm
5 - Relay roller
6 - Hex bolt
- M8 x 50mm
- 25 Nm
7 - Relay roller protective cap
8 - Screws
9 - Nut
- M8
Fig 2: Exploded View Of 4-Cylinder TDI Engine Generator With Power Steering & A/C Compressor (From 05.99)
10 - Nut
- M8
11 - Screw
12 - Voltage Regulator (VR)
- Removing and installing. Refer to Voltage Regulator (VR), removing and installing
- Checking carbon brushes. Refer to Generator (GEN) carbon brushes, checking
13 - Protective cap
14 - Generator (GEN)
- Tightening torque of B+ wire to generator. Refer to Generator (GEN) B+ & D+ connections, securing
15 - Ribbed belt
- Removing and installing. Refer to Ribbed belt, removing and installing
- Ribbed belt routing. Refer to Ribbed belt, routing
16 - Hex bolts
- M8 x 85mm
- 25 Nm
17 - Hex bolts
- M8 x 45mm
- 25 Nm
