Removal [02/2024 - ]: Procedure
- PRECAUTION NOTE:
After the ignition switch is turned off, there may be a waiting time before disconnecting the negative (-) auxiliary battery terminal.
- DISCONNECT CABLE FROM NEGATIVE AUXILIARY BATTERY TERMINAL
Refer to REMOVAL [02/2024 - ]
- REMOVE REAR DOOR UPPER TRIM COVER LH
Refer to PROCEDURE - Step 3 - REMOVE REAR DOOR ARMREST COVER SUB-ASSEMBLY LH
Refer to PROCEDURE - Step 4 - REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH
Refer to PROCEDURE - Step 5
- REMOVE REAR DOOR INNER GLASS WEATHERSTRIP LH
Refer to PROCEDURE - Step 11
- REMOVE REAR DOOR REAR BELT SEAL LH
Refer to PROCEDURE - Step 13
- REMOVE REAR DOOR SERVICE HOLE COVER LH
Refer to PROCEDURE - Step 14 - REMOVE REAR DOOR FRAME GARNISH LH
Refer to PROCEDURE - Step 15
- REMOVE REAR DOOR GLASS RUN LH
Refer to PROCEDURE - Step 16
- REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH
Refer to PROCEDURE - Step 17 - REMOVE REAR DOOR NO. 2 FRAME GARNISH LH
Refer to PROCEDURE - Step 18
- REMOVE REAR DOOR QUARTER WINDOW GLASS LH
Refer to PROCEDURE - Step 19
- REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

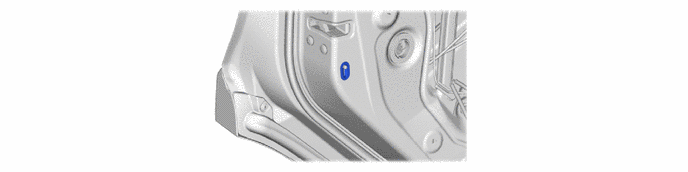

Refer to PROCEDURE - Step 21 - REMOVE REAR DOOR LOCK CHILD PROTECTION COVER LH
- REMOVE REAR DOOR LOCK WITH MOTOR ASSEMBLY LH

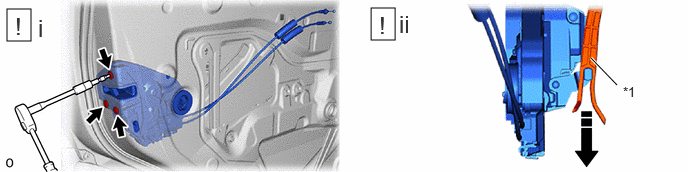

*1 Release Plate - - Remove in this Direction - - - Using a T30 "TORX" socket wrench, remove the 3 "TORX" screws.
- Move the rear door lock with motor assembly LH downward as shown in the illustration to disconnect it from the release plate of the rear door outside handle frame sub-assembly LH, and remove rear door lock with motor assembly LH.
- REMOVE DOOR LOCK WIRING HARNESS SEAL NOTE:
When reusing a removed rear door lock with motor assembly, replace the door lock wiring harness seal with a new one.

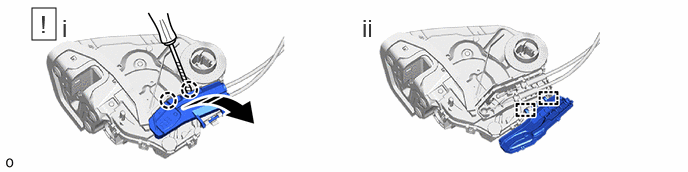

- REMOVE REAR DOOR LOCK COVER SUB-ASSEMBLY LH

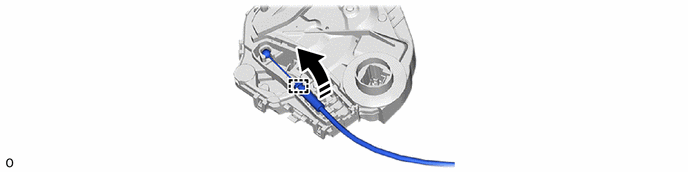

- REMOVE REAR DOOR OPEN LEVER LOCK REMOTE CONTROL CABLE

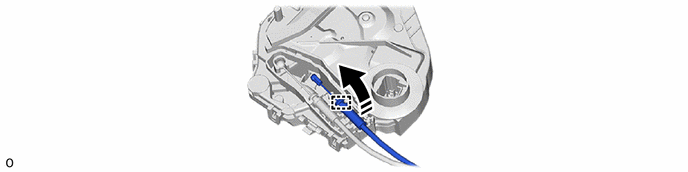

- REMOVE REAR DOOR LOCK / UNLOCK KNOB INSIDE LOCKING CABLE
