Removal [02/2024 - ]: Procedure
- PRECAUTION WARNING:
Be sure to read precaution thoroughly before servicing.
Refer to PRECAUTION [02/2024 - ]
NOTE:After turning the ignition switch off, waiting time may be required before disconnecting the cable from the negative (-) auxiliary battery terminal.
- REMOVE INSTRUMENT PANEL SAFETY PAD ASSEMBLY (for Instrument Panel Side)
Refer to REMOVAL [02/2024 - ]
- REMOVE NO. 2 HEATER TO REGISTER DUCT (for Instrument Panel Side)
Refer to PROCEDURE - Step 1
- REMOVE NO. 2 INSTRUMENT PANEL WIRE (for Instrument Panel Side)
Refer to PROCEDURE - Step 2
- REMOVE DEFROSTER NOZZLE ASSEMBLY (for Instrument Panel Side)
Refer to PROCEDURE - Step 3

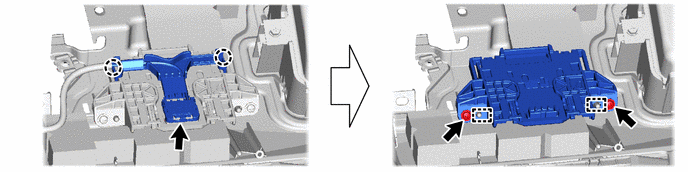

- REMOVE NAVIGATION ANTENNA ASSEMBLY WITH BRACKET (for Instrument Panel Side)
- REMOVE NAVIGATION ANTENNA ASSEMBLY (for Instrument Panel Side)
- REMOVE ROOF HEADLINING ASSEMBLY (for Roof Side)
Refer to REMOVAL [02/2024 - ]
- REMOVE COOLER PLATE (for Roof Side)
Refer to PROCEDURE - Step 31
- REMOVE NO. 2 ROOF SIDE AIR DUCT RH (for Roof Side)
Refer to PROCEDURE - Step 32
- REMOVE NO. 1 ROOF SIDE AIR DUCT RH (for Roof Side)
Refer to PROCEDURE - Step 44
- REMOVE REAR NO. 1 ROOF AIR DUCT (for Roof Side)
Refer to PROCEDURE - Step 45

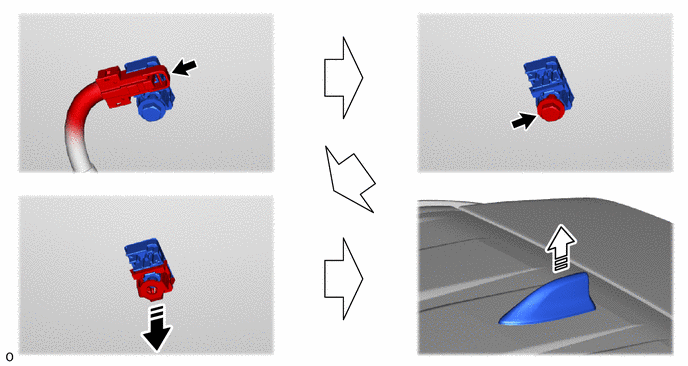

- REMOVE ROOF ANTENNA ASSEMBLY WITH COVER (for Roof Side)
- REMOVE ROOF ANTENNA ASSEMBLY (for Roof Side)
