Installation [11/2021 - ]: Procedure
- INSTALL DC/DC CONVERTER COOLING BLOWER ASSEMBLY

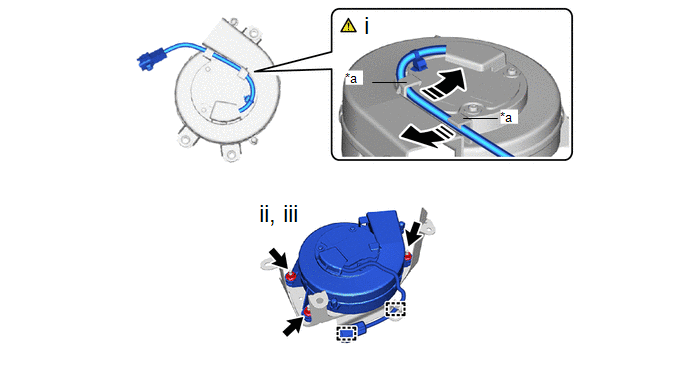

*a Claw Remove in this Direction - When replacing with a new part:
Pull the wire harness in the direction shown in the illustration and remove the wire harness from the claw.
- Install the DC/DC converter cooling blower assembly to the converter cooling blower bracket with the 3 nuts.
Torque: 7.5 N.m (76 kgf/cm, 66 in.lbf)
- Engage the 2 clamps.
- When replacing with a new part:
- INSTALL DC/DC CONVERTER COOLING BLOWER ASSEMBLY WITH CONVERTER COOLING BLOWER BRACKET WARNING:
Wear insulated gloves.
Torque: 7.5 N.m (76 kgf/cm, 66 in.lbf)
- INSTALL DC/DC CONVERTER COOLING EXHAUST DUCT
Refer to PROCEDURE - Step 1 - INSTALL LUGGAGE COMPARTMENT TRIM COVER INNER RH
- INSTALL LUGGAGE COMPARTMENT TRIM COVER INNER LH
- INSTALL REAR FLOOR FINISH PLATE
- INSTALL FRONT LUGGAGE COMPARTMENT TRIM COVER
- INSTALL TOOL BOX
- INSTALL LUGGAGE COMPARTMENT TRIM COVER LH
- INSTALL LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY
- CONNECT FC CONVERTER POWER OUTLET CABLE (INVERTER WITH CONVERTER ASSEMBLY)
Refer to PROCEDURE - Step 58 [11/2021 - 12/2023] , or refer to PROCEDURE - Step 58 [12/2023 - ] - INSTALL FC STACK COVER SUB-ASSEMBLY
- INSTALL UPPER RADIATOR SUPPORT SEAL
- INSTALL SERVICE PLUG GRIP
Refer to INSTALLATION [11/2020 - 12/2022] , or refer to INSTALLATION [12/2022 - ]
