Installation [10/2014 - ]: Procedure

  1. INSTALL NO. 2 PARKING BRAKE CABLE CLAMP
    1. Install a new No. 2 parking brake cable clamp to the No. 3 parking brake cable assembly.
  2. INSTALL NO. 3 PARKING BRAKE CABLE ASSEMBLY
    1. Install the No. 3 parking brake cable assembly with the 4 bolts and nut.

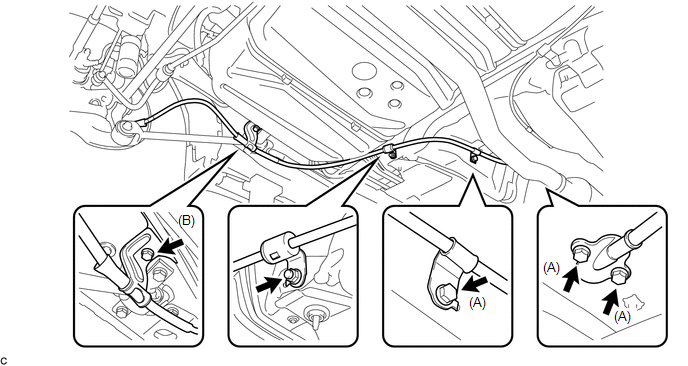

      GTY541655Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

      Bolt (A)

      Torque: 8.5 N*m (87 kgf*cm, 75 in.*lbf)

      Bolt (B) and Nut

      Torque: 6.0 N*m (61 kgf*cm, 53 in.*lbf)

    2. Install the No. 3 parking brake cable assembly with the bolt.

      Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

    3. Install the clip to the No. 3 parking brake cable assembly.
  3. INSTALL NO. 2 FLOOR UNDER COVER (for LH Side)

    Refer to PROCEDURE - Step 10

  4. INSTALL NO. 1 FLOOR UNDER COVER (for RH Side)

    Refer to PROCEDURE - Step 11

  5. INSTALL PARKING BRAKE SHOE LEVER

    (See step  6)

  6. INSTALL NO. 4 PARKING BRAKE CABLE ASSEMBLY
    1. Install the No. 4 parking brake cable assembly to the parking brake equalizer.
      GTY543477Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
      TEXT IN ILLUSTRATION

      *1 No. 4 Parking Brake Cable Assembly
      *2 Rubber Boot
      *3 Parking Brake Equalizer
    2. Slide the parking brake equalizer and rubber boot as shown in the illustration.
      NOTE:

      Make sure that the rubber boot is securely inserted into the groove of the No. 4 parking brake cable assembly.

    3. Connect the No. 3 parking brake cable assembly to the parking brake equalizer.
      GTY598929Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
      TEXT IN ILLUSTRATION

      *1 Parking Brake Equalizer
      *2 No. 2 Parking Brake Cable Assembly
      *3 No. 3 Parking Brake Cable Assembly
      *4 No. 4 Parking Brake Cable Assembly
    4. Connect the No. 2 parking brake cable assembly to the parking brake equalizer.
  7. INSTALL NO. 4 CROSS MEMBER FLOOR REINFORCEMENT SUB-ASSEMBLY
    1. Install the No. 4 cross member floor reinforcement sub-assembly with the 8 bolts.

      Torque: 19 N*m (189 kgf*cm, 14 ft.*lbf)

    2. Install the floor carpet.
  8. INSTALL FLOOR CARPET HOOK

    Refer to PROCEDURE - Step 16 Refer to PROCEDURE - Step 16

  9. INSTALL STEREO COMPONENT AMPLIFIER ASSEMBLY WITH BRACKET (w/ Front Center Speaker)

    for 9 Speakers: (Refer to PROCEDURE - Step 4 )

    for 11 Speakers: (Refer to PROCEDURE - Step 8 )

  10. INSTALL AUDIO AMPLIFIER COVER (w/ Front Center Speaker)

    Refer to PROCEDURE - Step 9

  11. INSTALL DCM (TELEMATICS TRANSCEIVER) WITH BACK-UP BATTERY (w/ Manual (SOS) Switch)

    Refer to PROCEDURE - Step 4

  12. INSTALL AUDIO AMPLIFIER COVER (w/ Manual (SOS) Switch)

    Refer to PROCEDURE - Step 5

  13. INSTALL FRONT SEAT ASSEMBLY LH

    (Refer to INSTALLATION [10/2014 - ] )

  14. INSTALL FRONT SEAT ASSEMBLY RH

    HINT:

    Use the same procedure as for the LH side.

  15. INSTALL CENTER PILLAR LOWER GARNISH LH

    Refer to PROCEDURE - Step 26 Refer to PROCEDURE - Step 28

  16. CONNECT FRONT SEAT OUTER BELT ASSEMBLY LH

    Refer to PROCEDURE - Step 6 Refer to PROCEDURE - Step 6

  17. INSTALL LAP BELT OUTER ANCHOR COVER (for LH Side)

    Refer to PROCEDURE - Step 7 Refer to PROCEDURE - Step 7

  18. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

    Refer to PROCEDURE - Step 29 Refer to PROCEDURE - Step 31

  19. INSTALL REAR DOOR SCUFF PLATE LH

    Refer to PROCEDURE - Step 30 Refer to PROCEDURE - Step 32

  20. INSTALL CENTER PILLAR LOWER GARNISH RH

    HINT:

    Use the same procedure as for the LH side.

  21. CONNECT FRONT SEAT OUTER BELT ASSEMBLY RH

    HINT:

    Use the same procedure as for the LH side.

  22. INSTALL LAP BELT OUTER ANCHOR COVER (for RH Side)

    HINT:

    Use the same procedure as for the LH side.

  23. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

    Refer to PROCEDURE - Step 39 Refer to PROCEDURE - Step 41

  24. INSTALL REAR DOOR SCUFF PLATE RH

    HINT:

    Use the same procedure as for the LH side.

  25. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY
    1. Pass the No. 1 parking brake cable assembly through the parking brake pedal assembly.
    2. Install the clip to the No. 1 parking brake cable assembly.
    3. Temporarily install the adjusting nut.
    4. Bend the parking brake pedal claw.

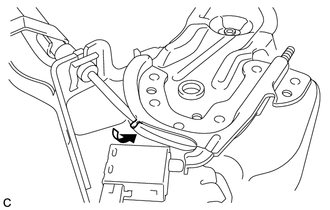

      GTY315845Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
  26. INSTALL PARKING BRAKE CONTROL PEDAL ASSEMBLY

    (Refer to INSTALLATION [10/2014 - ] )
