Removal [08/2019 - ]: Procedure
WARNING: This page is about a different car, the 2024 Toyota 4Runner, 2023 Toyota 4Runner, 2022 Toyota 4Runner, 2021 Toyota 4Runner, and 2020 Toyota 4Runner. However, it is still accessible from the selected car via links, so may be relevant.
- REMOVE NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH
Refer to PROCEDURE - Step 2
- REMOVE DOOR SCUFF PLATE ASSEMBLY RH
Refer to PROCEDURE - Step 6 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 6 [08/2022 - ]
- REMOVE COWL SIDE TRIM BOARD RH
Refer to PROCEDURE - Step 8 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 8 [08/2022 - ]
- REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 21 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 21 [08/2022 - ]
- REMOVE LOWER INSTRUMENT COVER LH
Refer to PROCEDURE - Step 22 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 22 [08/2022 - ]
- REMOVE LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY
Refer to PROCEDURE - Step 8
- REMOVE INSTRUMENT PANEL BOX DOOR COVER
Refer to PROCEDURE - Step 24 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 24 [08/2022 - ]
- REMOVE LOWER INSTRUMENT PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 25 [08/2019 - 08/2022] , or refer to PROCEDURE - Step 25 [08/2022 - ]

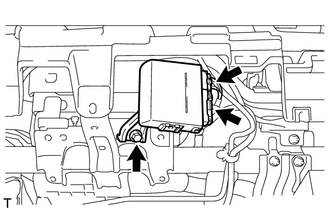

- REMOVE 4 WHEEL DRIVE CONTROL ECU NO. 2
- Disconnect the 2 connectors.
- Remove the bolt and four wheel drive control ECU.
