Engine Room Relay Block - Engine Compartment Left And Inside Engine Room Junction Block
WARNING: This page is about a different variant/trim than selected.
Refer to Engine Compartment .

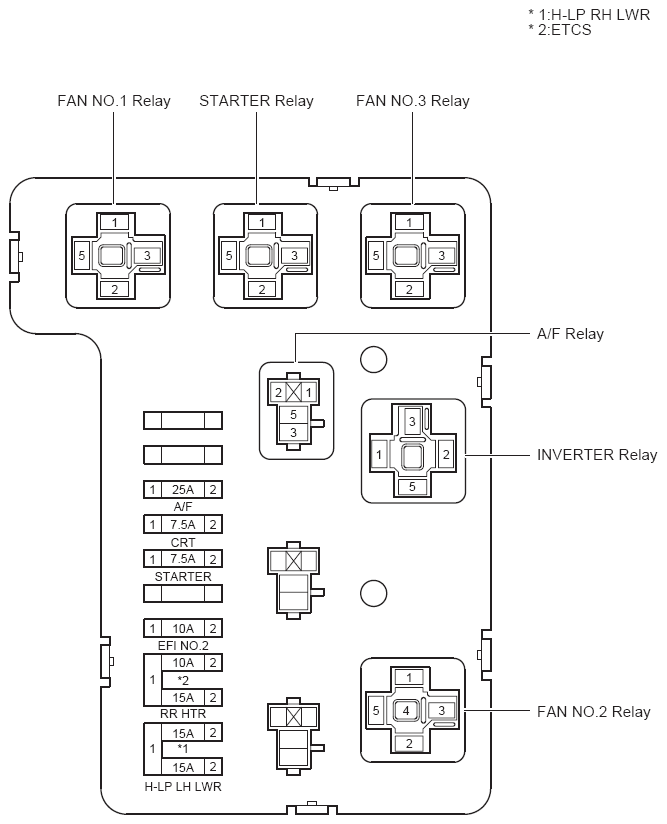

ENGINE ROOM R/B RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| Fan No.1 Relay |
| Starter Relay |
| Fan No.3 Relay |
| A/F Relay |
| Inverter Relay |
| Fan No.2 Relay |
Engine Room R/B Fuse Identification Legend
| Fuse | System | |
|---|---|---|
| 7.5A | CRT | Audio System (8 Speaker) |
| Navigation System | ||
| 7.5A | STARTER | Engine Control (2AZ-FE) |
| Engine Control (3MZ-FE) | ||
| Starting and Ignition | ||
| 10A | EFI NO.2 | Engine Control (2AZ-FE) |
| Engine Control (3MZ-FE) | ||
| 10A | ETCS | Cruise Control (2AZ-FE) |
| Cruise Control (3MZ-FE) | ||
| Engine Control (2AZ-FE) | ||
| Engine Control (3MZ-FE) | ||
| 15A | H-LP LH LWR | Headlight (w/ Daytime Running Light) |
| Headlight (w/o Daytime Running Light) | ||
| 15A | H-LP RH LWR | Combination Meter |
| Headlight (w/ Daytime Running Light) | ||
| Headlight (w/o Daytime Running Light) | ||
| 15A | RR HTR | Rear Heater |
| 25A | A/F | Engine Control (3MZ-FE) |
