Brake Pedal: Installation

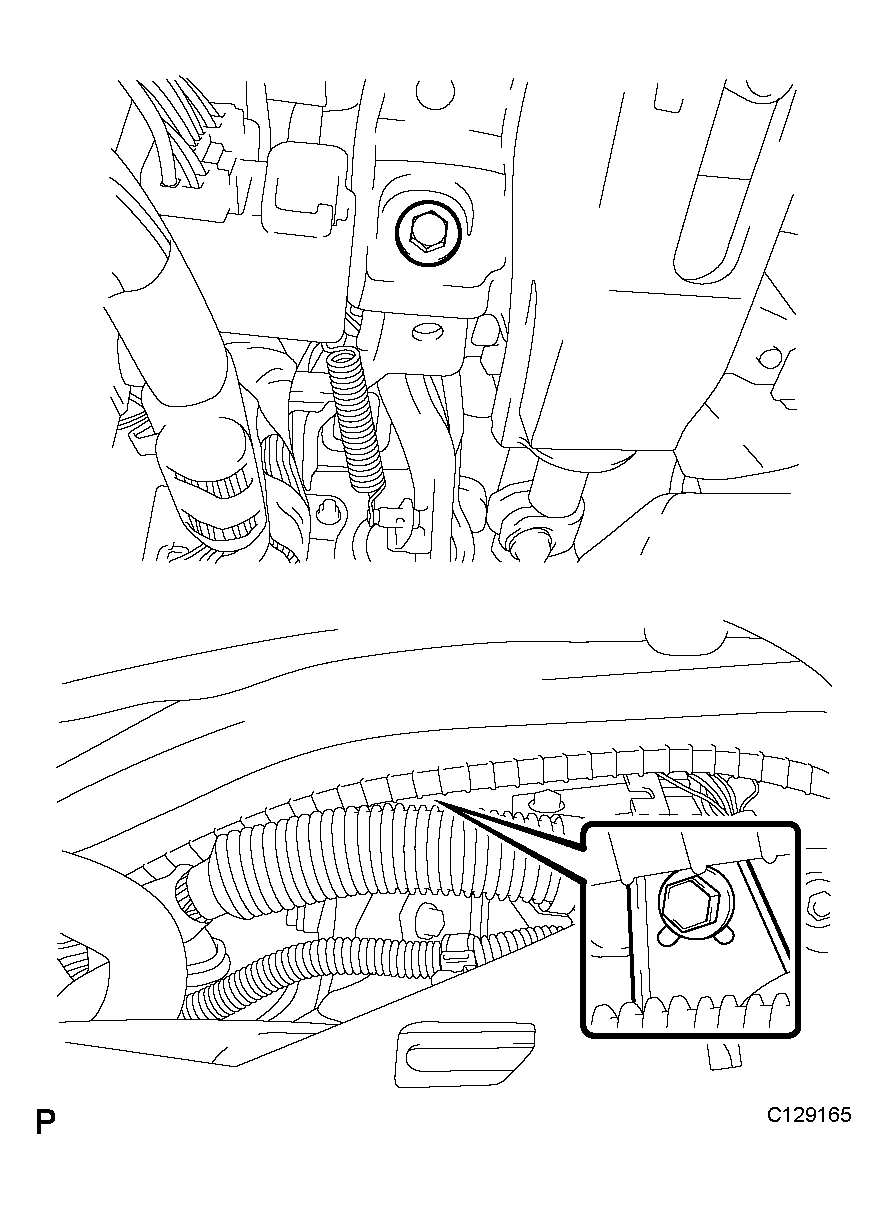

- INSTALL BRAKE PEDAL SUPPORT SUB-ASSEMBLY
- Temporarily install the brake pedal support subassembly with the 2 bolts.
- Install the brake booster gasket (See step 1 under INSTALLATION ).
- Install the brake booster assembly (See step 2 under INSTALLATION ).
- Fully tighten the 2 bolts.
Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)
- INSTALL MASTER CYLINDER PUSH ROD CLEVIS (See step 3 under INSTALLATION )
- INSTALL PUSH ROD PIN (See step 4 under INSTALLATION )
- INSTALL BRAKE PEDAL RETURN SPRING
- INSTALL COMBINATION METER ASSEMBLY
- INSTALL INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
- INSTALL INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY CENTER
- INSTALL INSTRUMENT CLUSTER FINISH PANEL GARNISH NO.2
- INSTALL INSTRUMENT CLUSTER FINISH PANEL GARNISH NO.1
- INSTALL FRONT BRAKE TUBE NO.5 (See step 11 under INSTALLATION )
- CONNECT VACUUM HOSE ASSEMBLY (See step 12 under INSTALLATION )
- INSPECT AND ADJUST BRAKE BOOSTER PUSH ROD (See step 13 under INSTALLATION )
- INSTALL BRAKE MASTER WITH PLATE CYLINDER SUB-ASSEMBLY (See step 14 under INSTALLATION )
- FILL RESERVOIR WITH BRAKE FLUID (See step 1 under BRAKE FLUID )
- BLEED MASTER CYLINDER (See step 2 under BRAKE FLUID )
- BLEED BRAKE LINE (See step 3 under BRAKE FLUID )
- INSTALL AIR CLEANER ASSEMBLY
- CHECK FLUID LEVEL IN RESERVOIR (See step 5 under BRAKE FLUID )
- CHECK BRAKE FLUID LEAKAGE
- INSTALL COWL TOP PANEL OUTER (See step 21 under INSTALLATION )
- INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY (See step 1 under INSTALLATION )
- INSTALL WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH (See step 2 under INSTALLATION )
- INSTALL WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH (See step 4 under INSTALLATION )
- CHECK AND ADJUST BRAKE PEDAL HEIGHT (See step 1 under ADJUSTMENT )
- CHECK PEDAL FREE PLAY (See step 2 under ADJUSTMENT )
- CHECK PEDAL RESERVE DISTANCE (See step 3 under ADJUSTMENT )
- INSTALL INSTRUMENT PANEL AIR BAG ASSEMBLY LOWER NO.1
- INSTALL INSTRUMENT PANEL FINISH LOWER PANEL
- INSTALL INSTRUMENT SIDE PANEL
- INSTALL COWL SIDE TRIM SUB-ASSEMBLY
- INSTALL FRONT DOOR SCUFF PLATE
- CONNECT BATTERY NEGATIVE TERMINAL
- INSPECT SRS WARNING LIGHT (See step 7 under INSTALLATION )
- PERFORM INITIALIZATION
- Some systems need initialization after reconnecting the negative battery cable.
