Inspection Procedure
- INSPECT TIRE SIZE
- Check tire size and condition of all 4 wheels (See WHEEL AND TIRE SYSTEM
).
Standard:
The diameter and air pressure of the tires of all 4 wheels are the same.
- NG: REPLACE TIRES SO THAT ALL 4 TIRES ARE SAME IN SIZE
OK: Go to Next Step.
- Check tire size and condition of all 4 wheels (See WHEEL AND TIRE SYSTEM
).
- INSPECT SPEED SENSOR ROTOR (See DTC C0200/31 RIGHT FRONT SPEED SENSOR, DTC C0205/32 LEFT FRONT SPEED SENSOR, DTC C1330/35 FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT FRONT WHEEL, DTC C1331/36 FOREIGN MATTER IS ATTACHED ON TIP ON LEFT FRONT SENSOR
AND DTC C0210/33 RIGHT REAR SPEED SENSOR, DTC C0215/34 LEFT REAR SPEED SENSOR, DTC C1332/38 FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT REAR SENSOR, DTC C1333/39 FOREIGN MATTER IS ATTACHED ON TIP OF LEFT REAR SENSOR
)
- NG: REPLACE SENSOR ROTOR
OK: Go to Next Step.
- INSPECT SPEED SENSOR (See DTC C0200/31 RIGHT FRONT SPEED SENSOR, DTC C0205/32 LEFT FRONT SPEED SENSOR, DTC C1330/35 FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT FRONT WHEEL, DTC C1331/36 FOREIGN MATTER IS ATTACHED ON TIP ON LEFT FRONT SENSOR
AND DTC C0210/33 RIGHT REAR SPEED SENSOR, DTC C0215/34 LEFT REAR SPEED SENSOR, DTC C1332/38 FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT REAR SENSOR, DTC C1333/39 FOREIGN MATTER IS ATTACHED ON TIP OF LEFT REAR SENSOR
)
- NG: REPLACE SPEED SENSOR
OK: Go to Next Step.

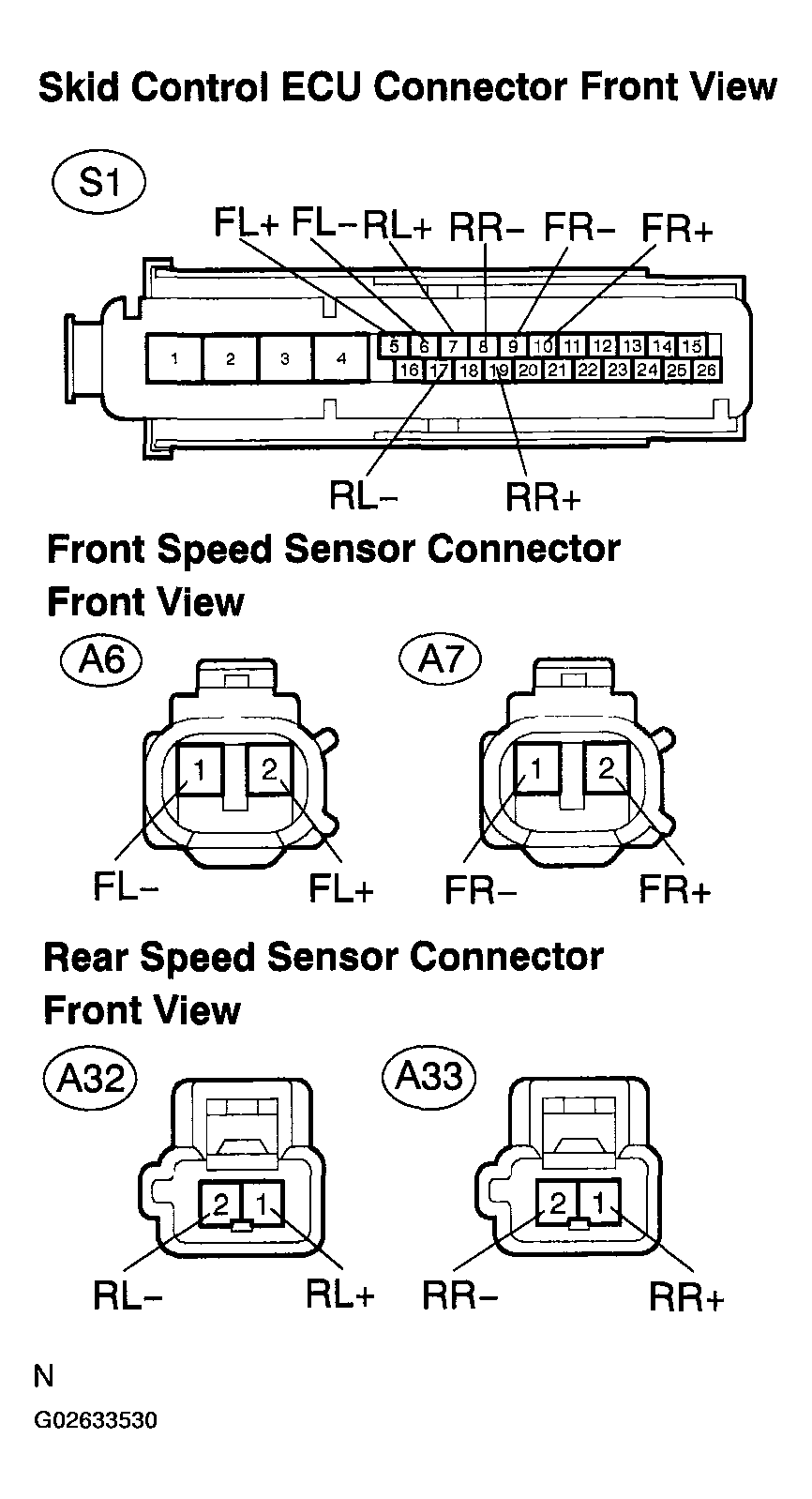

- CHECK HARNESS AND CONNECTOR (SPEED SENSOR - SKID CONTROL ECU)
- Disconnect the skid control ECU connector, front speed sensor connectors and rear speed sensor connectors.
- Measure the resistance according to the value(s) in the table below.
Standard:
Front LH:
TESTER CONNECTION SPECIFIED CONDITION FRONT LH (1 OF 2)Tester Connection Specified Condition S1 -5 (FL+) - A6-2 (FL+) 1 Ω or less S1 -6 (FL-) - A6-1 (FL-) 1 Ω or less Front RH:
TESTER CONNECTION SPECIFIED CONDITION FRONT RH (1 OF 2)Tester Connection Specified Condition S1 - 10 (FR+) - A7 -2 (FR+) 1 Ω or less S1 -9 (FR-) - A7 - 1 (FR-) 1 Ω or less Rear LH:
TESTER CONNECTION SPECIFIED CONDITION REAR LH (1 OF 2)Tester Connection Specified Condition S1 - 7 (RL+) - A32- 1 (RL+) 1 Ω or less S1 - 17 (RL-) - A32-2 (RL-) 1 Ω or less Rear RH:
TESTER CONNECTION SPECIFIED CONDITION REAR RH (1 OF 2)Tester Connection Specified Condition S1 - 19 (RR+) - A33-1 (RR+) 1 Ω or less S1 -8 (RR-) - A33-2 (RR-) 1 Ω or less - Measure the resistance according to the value(s) in the table below.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Standard:
Front LH:
TESTER CONNECTION SPECIFIED CONDITION FRONT LH (2 OF 2)Tester Connection Specified Condition A6-2 (FL+) - Body ground 10 kΩ or higher A6-1 (FL-) - Body ground 10 kΩ or higher Front RH:
TESTER CONNECTION SPECIFIED CONDITION FRONT RH (2 OF 2)Tester Connection Specified Condition A7 -2 (FR+) - Body ground 10 kΩ or higher A7 - 1 (FR-) - Body ground 10 kΩ or higher Rear LH:
TESTER CONNECTION SPECIFIED CONDITION REAR LH (2 OF 2)Tester Connection Specified Condition A32- 1 (RL+) - Body ground 10 kΩ or higher A32-2 (RL-) - Body ground 10 kΩ or higher Rear RH:
TESTER CONNECTION SPECIFIED CONDITION REAR RH (2 OF 2)Tester Connection Specified Condition A33- 1 (RR+) - Body ground 10 kΩ or higher A33-2 (RR-) - Body ground 10 kΩ or higher
- NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
OK: REPLACE BRAKE ACTUATOR ASSY (See REPLACEMENT )
