Liftgate Trim Panel Replacement (Upper)

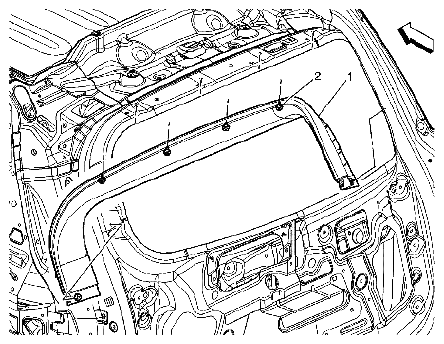

Fig 1: Identifying Liftgate Trim Panel Assembly And Liftgate Trim Panel Retainer
G05471509Courtesy of SUZUKI OF AMERICA CORP.
LIFTGATE TRIM PANEL COMPONENT REFERENCE

Callout Component Name
Preliminary Procedure
Remove lower liftgate trim panel. Refer to LIFTGATE TRIM PANEL REPLACEMENT (UPPER)  and LIFTGATE TRIM PANEL REPLACEMENT (LOWER) .
1 Liftgate Trim Panel Assembly
Tip:  Pull away from liftgate to release retainers.
2 Liftgate Trim Panel Retainer (Qty: 6)
