Removing And Installing Rear Spoiler - AR72.20-P-4000SRA
MODEL 453.3

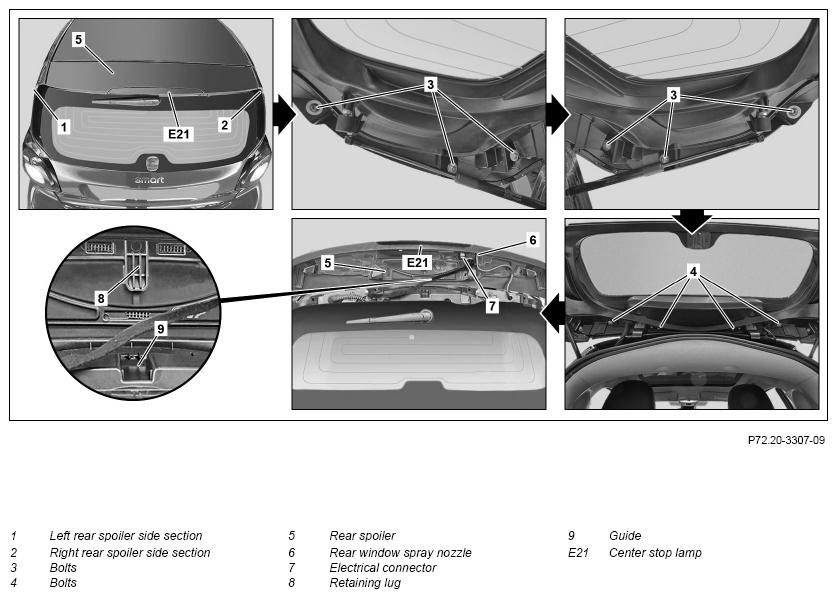

| Remove/install | |||
| 1 | Mask upper roof edge in area of rear spoiler (5) | ||
| 2 | Open liftgate | ||
| 3 | Unscrew bolts (3) and remove left rear spoiler section (1) and right rear spoiler side section (2) | ||
| 4 | Unscrew bolts (4) and remove rear spoiler (5) until rear window spray nozzle (6) is accessible | ||
| 5 | Remove rear window spray nozzle (6) | AR82.35-P-7338SR | |
| 6 | Disconnect electrical connector (7) and remove rear spoiler | ||
| 7 | Remove center brake lamp (E21) | Only when replacing rear spoiler (5). | AR82.10-P-5375SRA |
| 8 | Install in the reverse order |
