Remove/Install Center Console Reinforcement - AR68.20-P-2340SR
MODEL 453
with CODE J58 (Center console with drawer)
MODEL 453
with CODE J59 (Center armrest)

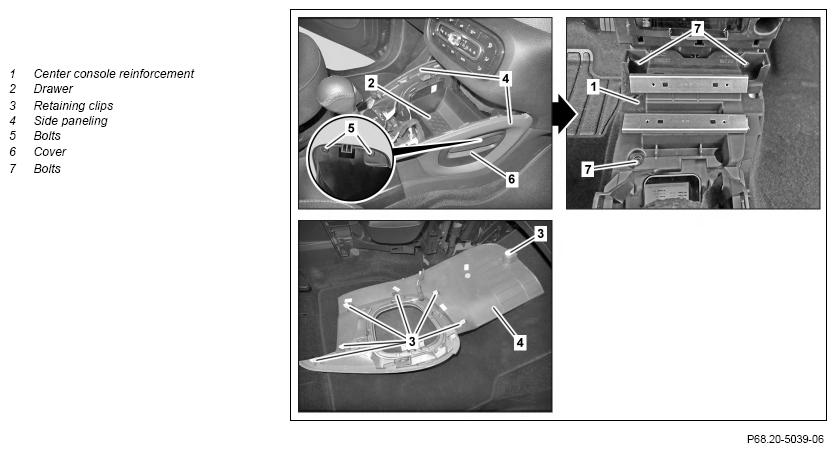

| Remove/install | |||
| 1 | Remove center console | AR68.20-P-2000SR | |
| 2 | Open drawer (2) | ||
| 3 | Unscrew screws (5) and remove cover (6) | ||
| 4 | Unclip side paneling (4) and lay down to side | for damage ↓ Replace corresponding retaining clips (3) |
|
| 5 | Unscrew bolts (7) and remove center console reinforcement (1) | ||
| 6 | Remove drawer (2) from center console reinforcement (1) | When replacing center console reinforcement (1) | |
| 7 | Install in the reverse order |
