Remove/Install Brake Carrier Plate - AR42.10-P-0164SR
MODEL 453

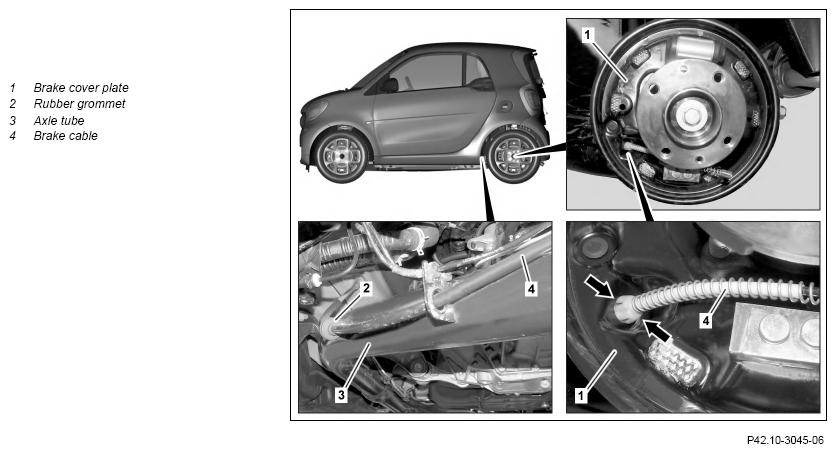

Shown on left side of vehicle on MODEL 453.3
| Notes on repairs to brake system | AH42.00-P-0003-01A | ||
| Remove/install | |||
| 1 | Remove left or right wheel brake cylinder | AR42.10-P-0167SR | |
| 2 | Remove rubber grommet (2) from axle tube (3) bracket | ||
| 3 | Push tabs (arrows) together and route brake cable (4) out of brake cover plate (1) | ||
| 4 | Remove left rear axle rpm sensor or right rear axle rpm sensor from brake cover plate (1) and place to one side | AR42.40-P-9807SR | |
| 5 | Remove wheel bearing with wheel hub | AR35.20-P-0302SR | |
| 6 | Remove brake cover plate (1) | ||
| 7 | Install in the reverse order |
