Remove/Install Rear Soft Top Window - AR77.35-P-1000SRC
MODEL 453.4

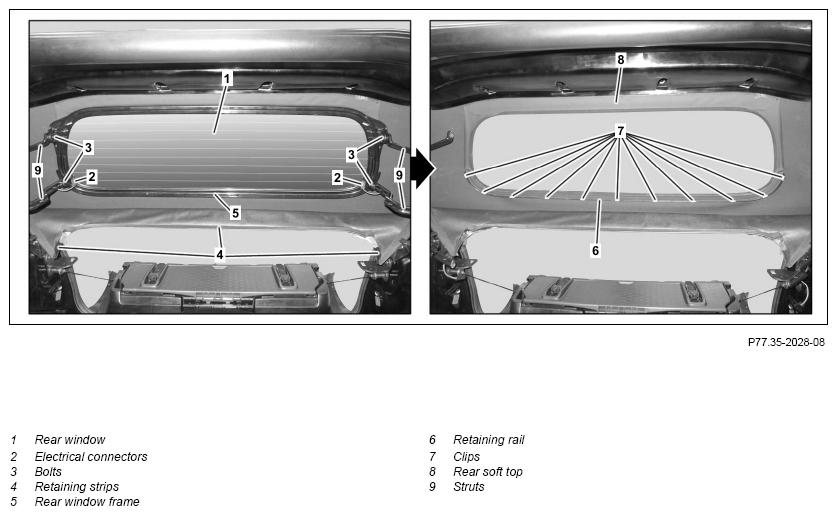

| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Notes on soft tops | AH77.30-P-0001-01MCO | ||
| Remove | |||
| 1 | Open liftgate | ||
| 2 | Move front seats forward and fold | ||
| 3 | Separate electrical connectors (2) | ||
| 4 | Remove bolts (3) | ||
| 5 | Release retainer | ||
| 6 | Pull retaining strips (4) out of rear window frame (5) | ||
| 7 | Starting from one side, pull retaining strip (6) out of rear window frame (5) and remove rear window (1) | ||
| 8 | Remove clips (7) still in rear window frame (5) | Figure | |
| Clean | |||
| 9 | Clean sealing surfaces on rear window frame (5) and rear soft top (8) | ||
| Install | |||
| 10 | Fit clips (7) to retaining strip (6) on rear soft top (8) | ||
| 11 | Engage retainer | ||
| 12 | Position rear window (1) on rear soft top (8) and on struts (9), and tighten bolts (3) | ||
| 13 | Starting from one side, press retaining strip (6) into rear window frame (5) | ||
| 14 | Press retaining strips (4) into rear window frame (5) | ||
| 15 | Connect electrical connectors (2) | ||
| Check | |||
| 16 | Check soft top for proper function | If complaint present ↓ Adjust soft top |
AR77.30-P-1010SRC |
