Remove/install rear brake control cable - AR42.20-P-0525EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 207, 212, 218
| Remove/install | |||
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between columns of vehicle lift and position four support plates at vehicle lift support points specified by vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Risk of injury to skin and eyes caused by handling hot or glowing objects. | Wear safety gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| Notes on repairs to brake system | AH42.00-P-0003-01A | ||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| 1 | Remove rear brake disk | Model 212 (except 212.077/277) | AR42.10-P-0250EW |
| Model 218 (except 218.374) | AR42.10-P-0220EL | ||
| Model 212.077/277 Type 218.374 |
AR42.10-P-0250CMG | ||
| 2 | Remove brake shoes of parking brake | AR42.20-P-0530EW | |
| 3 | Remove bolt (1) and pull left or right rear brake cable (2) out of wheel carrier (3) | *BA42.20-P-1002-01L | |
| 4 | Unhook left rear brake cable (2) at left separation point (4) from center brake cable (5) | ||
| 5 | Remove rubber retainer (8) from right-hand separation point (7) | ||
| 6 | Unhook right rear brake cable (2) at right-hand separation point (7) | ||

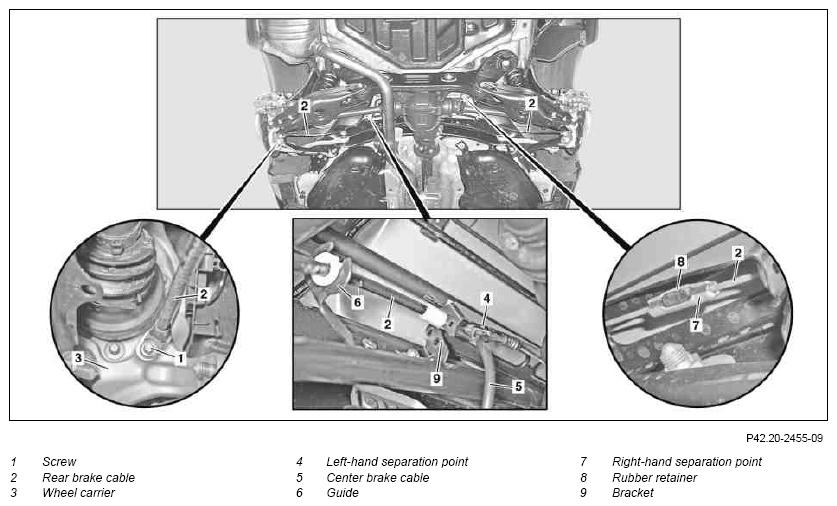

| 7 | Unclip left or right rear brake cable (2) from brackets (9) | Figure | |
| 8 | Unhook left or right rear brake cable (2) from guide (6) on rear axle carrier and remove | ||
| 9 | Install in the reverse order | ||
| 10 | Adjust parking brake | AR42.20-P-0540EW |
PARKING BRAKE
| Number | Designation | Model 207 | Model 212 | Model 218 | |
|---|---|---|---|---|---|
| BA42.20-P-1002-01L | Self-locking bolt, brake cable at rear wheel carrier | Nm | 12 | 12 | 12 |
