Remove/install the tumble flap position sensor at intake manifold - AR09.20-P-1995EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 272, 273 (except 272.983) in MODEL 212
| Remove/install | |||
| Notes on avoiding damage through contamination and foreign objects | AH00.00-P-5000-01A | ||
| 1 | Remove air filter housing | AR09.10-P-1150EWS | |

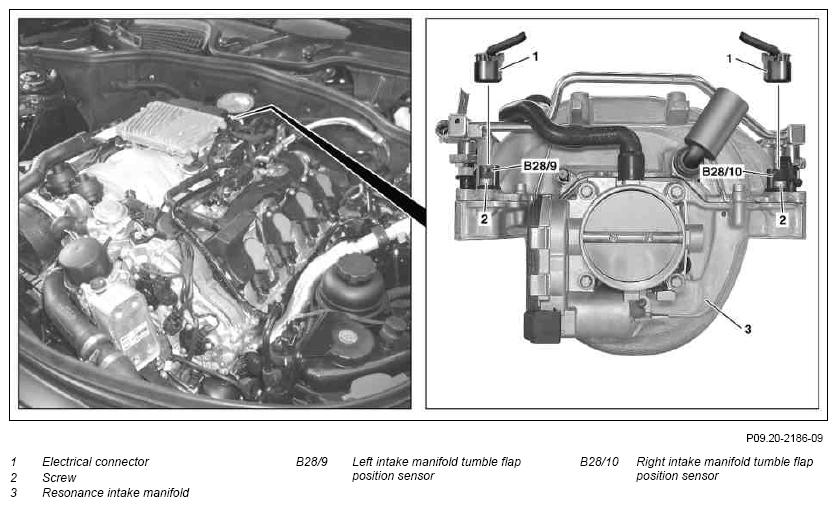

| 2 | Disconnect electrical connector (1) on position sensor (B28/9 or B28/10) | ||
| 3 | Remove bolt (2) and take position sensor (B28/9 or B28/10) out of the resonance intake pipe (3) | *BA09.20-P-1002-01N | |
| 4 | Install in the reverse order |
INTAKE MANIFOLD
| Number | Designation | Engine 272 | Engine 273 | |
|---|---|---|---|---|
| BA09.20-P-1002-01N | Bolt, tumble flap position sensor to resonance intake manifold | Nm | 6 | 6 |
