Remove/install pressure transducer for wastegate aneroid capsule - AR09.40-P-1005CD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 651 in MODELS 166, 172, 204, 207, 212, 218, 221

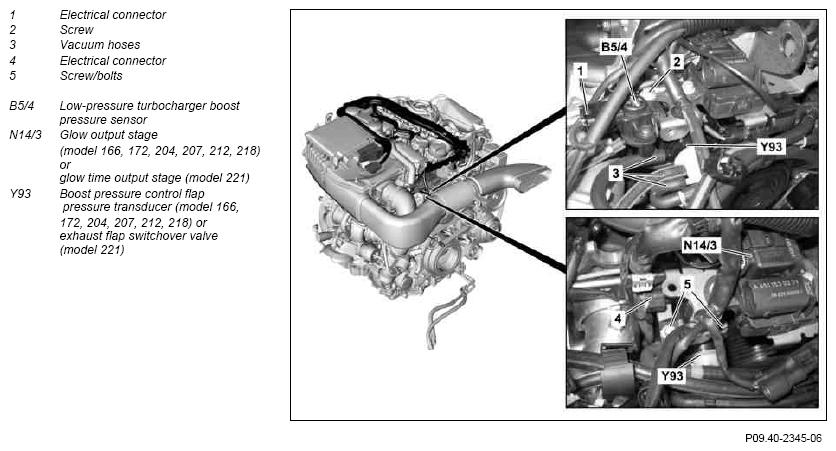

| Remove/install | |||
| 1 | Remove cylinder head cover trim | ||
| 2 | Remove intake hose upstream of air filter housing | ||
| 3 | Install cover for belt drive | ||
| 4 | Disconnect electrical connector (1) from low-pressure turbocharger boost pressure sensor (B5/4) | ||
| 5 | Remove screw/bolt (2) and low-pressure turbocharger boost pressure sensor (B5/4) | ||
| 6 | Detach vacuum hoses (3) | ||
| 7 | Disconnect electrical connection (4) on boost pressure control flap pressure transducer (Y93) or on exhaust flap switchover valve (Y93) | ||
| 8 | Remove screw/bolts (5) and remove boost pressure control flap pressure transducer (Y93) or exhaust flap switchover valve (Y93) | ||
| 9 | Install in the reverse order |
