Remove/install seat belt of bench seat in cargo area - AR91.40-P-1220ES
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2 with CODE (844) Folding bench seat in cargo area, opposite direction of travel

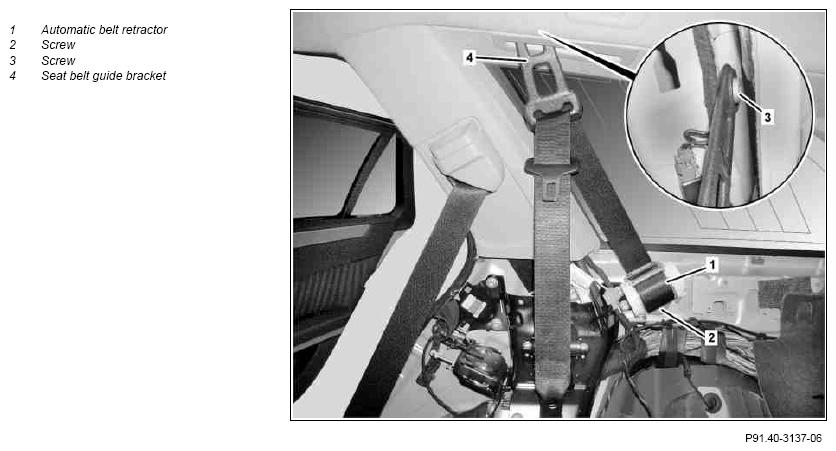

Shown on right side of vehicle
| Remove/install | |||
| Risk of injury caused by release of spring in the automatic belt retractor is released. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Assessment of airbag and emergency tensioning retractor units in accident vehicles | AH91.00-P-0006-01B | ||
| 1 | Remove trim from C-pillar | AR68.30-P-4490ES | |
| 2 | Remove moldings from D-pillar | AR68.30-P-4495ES | |
| 3 | Remove bolt from belt end fitting | ||
| *BA91.40-P-1014-01Q | |||
| 4 | Remove left or right rear grab handle at roof | ||
| 5 | Remove safety net holder | ||
| 6 | Remove screw/bolt (3) at belt guide bracket (4) of left or right seat belt | ||
| *BA91.40-P-1013-01Q | |||
| 7 | Remove screw/bolt (2) from automatic belt retractor (1) | *BA91.40-P-1007-01Q | |
| 8 | Remove automatic belt retractor (1) | ||
| Notes on disposing of airbag and emergency tensioning retractor units | OS91.00-P-0001-01A | ||
| 9 | Install in the reverse order |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 212.2 | |
|---|---|---|---|
| BA91.40-P-1007-01Q | Bolt to rear inertia reel | Nm | 35 |
| BA91.40-P-1013-01Q | Bolt, top diffuser at roof frame | Nm | 35 |
| BA91.40-P-1014-01Q | Bolt at rear belt end fitting | Nm | 35 |
