Remove/install rear seat backrest - AR91.12-P-1620EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE (224) Rear individual seat design
| Remove/install | |||

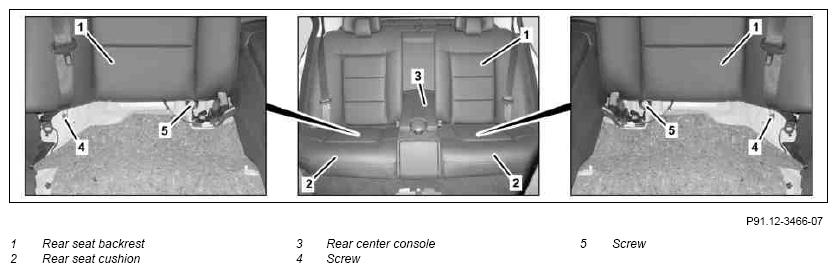

| 1 | Remove both rear seat cushions (2) | AR91.12-P-1020EW | |
| 2 | Remove rear center console (3) | AR68.20-P-2020EW | |
| 3 | Remove bolts (4) | ||
| 4 | Remove bolts (5) | *BA91.12-P-1001-03I | |

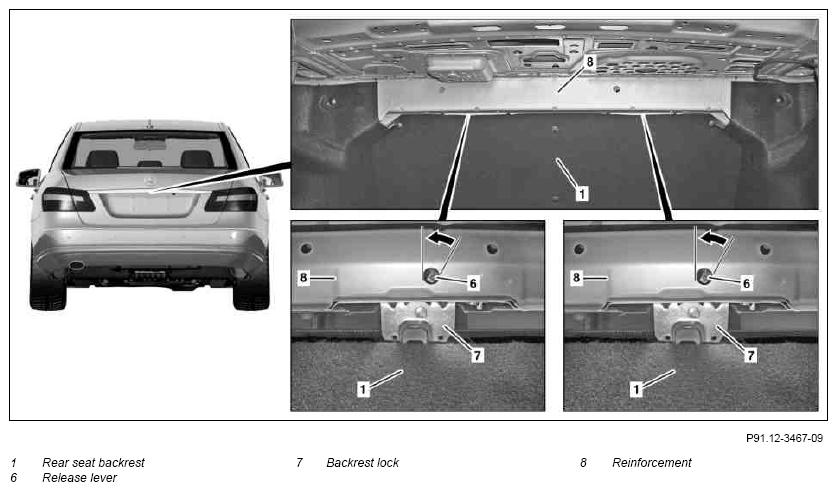

| 5 | Through left and right opening in reinforcement (8), move release lever (6) of backrest catches (7) to left and press rear seat backrest (1) forward | ||
| 6 | Pull out seat belts until rear seat backrest (1) can be removed, then lift rear seat backrest (1), guide out of bottom supports (10) and fold over forward until electrical connectors (9) of rear head restraints are accessible | ||
| 7 | Disconnect electrical connectors (9) of rear head restraints | ||
| 8 | Disconnect left rear seat heater electrical connector (X54/23) and right rear seat heater electrical connector (X54/24) For vehicles with code (872) Electrically heated left and right rear seats | ||
| 9 | Remove rear seat backrest (1) from vehicle | ||
| 10 | Install in the reverse order |
REAR SEATS
| Number | Designation | Model 212 | |
|---|---|---|---|
| BA91.12-P-1001-03I | Nut/screw, bottom of rear backrest to body | Nm | 40 |
