Remove/install folding rear seat - AR91.12-P-1720ES
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2
| Fig 3 | |||
| Remove/install | |||
| 1 | Remove rear seat cushion | MODEL 212.2 without CODE 224 (Rear individual seat design) Remove/install rear seat cushion |
AR91.12-P-1020CW |
| 2 | Lift upholstery strip (2), unclip wire hoop from bracket (arrows A) and remove upholstery strip (2) | ||
| 3 | Remove screw/bolt (6) and remove seat belt buckle from belt end fitting | ||
| *BA91.40-P-1015-01Q | |||
| 4 | Unlock left rear backrest (4) or right rear backrest (5) and fold forward | ||

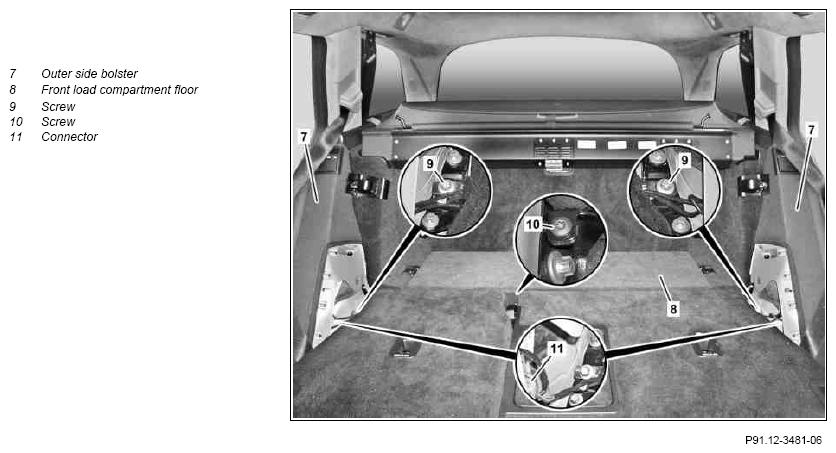

| 5 | Unclip inner side bolster (1) from outer side bolster (7) | Fig 3 | |
| 6 | Remove front cargo area floor (8) | ||
| 7 | Unclip bearing bracket cover at center pivot bearing | ||
| 8 | Remove screw/bolt (10) at center pivot bearing | ||
| 9 | Swivel bearing bracket forward approx. 180° | ||
| 10 | Remove screw/bolt (9) at outer pivot bearing | ||
| *BA91.12-P-1006-03I | |||
| 11 | Expose and disconnect electrical connector (11) in area of outer pivot bearing | ||
| 12 | Pull outer seat belt to one side and remove left rear backrest (4) or right rear backrest (5) from the vehicle | Otherwise rear door and entrance area may be damaged. |
|
| 13 | Install in the reverse order |
REAR SEATS
| Number | Designation | MODEL 212 | |
|---|---|---|---|
| BA91.12-P-1006-03I | Bolt, outer pivot bearing to body | Nm | 40 |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | MODEL 212.2 | |
|---|---|---|---|
| BA91.40-P-1015-01Q | Bolt, rear belt buckle | Nm | 40 |
