Remove/install radius rod - AR35.20-P-0111EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212, 218, 231
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between vehicle lift columns and position the four support plates at the vehicle lift support points specified by vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Notes on repair work on suspension components | AH00.00-P-0100-01A | ||
| Remove/install | |||
| 1 | Lower front rear axle carrier (1) | MODEL 212, 218 | AR35.10-P-0015EW |
| MODEL 231 with ENGINE 157, 276, 278 | AR35.10-P-0016RK | ||

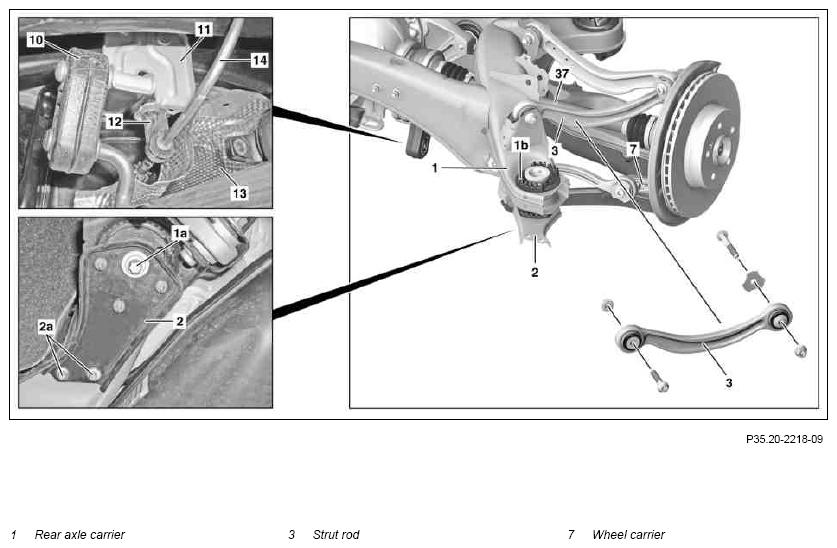

| 2 | Detach strut rod (3) from wheel carrier (7) and rear axle carrier (1) | *BA35.20-P-1002-03I | |
| *BA35.20-P-1001-03I | |||
| 3 | Install in the reverse order |
STRUT ROD
| Number | Designation | MODEL 212 | MODEL 218 | |||
|---|---|---|---|---|---|---|
| BA35.20-P-1001-03I | Self-locking nut, strut rod to rear axle carrier | M12 | Stage 1 | Nm | 50 | 50 |
| Stage 2 | ∠° | 90 | 90 | |||
STRUT ROD
| Number | Designation | MODEL 231 | |||
|---|---|---|---|---|---|
| BA35.20-P-1001-03I | Self-locking nut, strut rod to rear axle carrier | M12 | Stage 1 | Nm | 50 |
| Stage 2 | ∠° | 90 | |||
STRUT ROD
| Number | Designation | MODEL 212 | MODEL 218 | |||
|---|---|---|---|---|---|---|
| BA35.20-P-1002-03I | Self-locking nut, strut rod to wheel carrier | M12 | Stage 1 | Nm | 50 | 50 |
| Stage 2 | ∠° | 90 | 90 | |||
STRUT ROD
| Number | Designation | MODEL 231 | |||
|---|---|---|---|---|---|
| BA35.20-P-1002-03I | Self-locking nut, strut rod to wheel carrier | M12 | Stage 1 | Nm | 50 |
| Stage 2 | ∠° | 90 | |||
