Remove/install chain tensioner - AR05.10-P-7800CMG
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 156 in MODEL 204, 212
MODIFICATION NOTES
| 4.9.08 | Replace sealing ring by replacing chain tensioner - replaced Step 5 |
| Remove/install | |||
| 1 | Detach ground line from battery | Model 204 | AR54.10-P-0003CW |
| Notes on battery | AH54.10-P-0001-01A | ||
| 2 | Remove engine intake air duct and front engine cover | ||

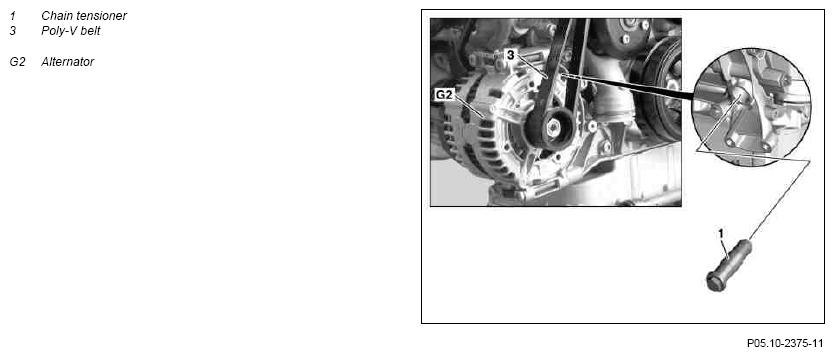

| 3 | Remove poly-V belt (3) | AR13.20-P-0001CMG | |
| 4 | Loosen alternator (G2) and lay down to side with connected lines | AR15.40-P-5032CMG | |
| 5 | Remove chain tensioner (1) from timing case cover | ||
| *BA05.10-P-1008-01B | |||
| 6 | Install in the reverse order | ||
| Checking | |||
| 7 | Check engine oil level and correct | ||
| Engine oil and filter change | Model 204 engine 156 | AP18.00-P-0101CMG | |
| Risk of accident caused by vehicle starting off by itself when engine is running. Risk of injury caused by contusions and burns during starting procedure or when working near the engine as it is running | Secure vehicle to prevent it from moving by itself. Wear closed and snug-fitting work clothes. Do not touch hot or rotating parts. |
AS00.00-Z-0005-01A | |
| 8 | Check for leaks with engine running |
TIMING CHAIN, CHAIN TENSIONER
| Number | Designation | Engine 156 | ||
|---|---|---|---|---|
| BA05.10-P-1008-01B | Chain tensioner to timing case | M22 1.5 | Nm | 75 |
