Remove/install front door window lifter - AR72.10-P-1800EG
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE (Z04) Light armoring
| Remove/install | |||
| 1 | Remove crank window | AR72.10-P-1900EG | |

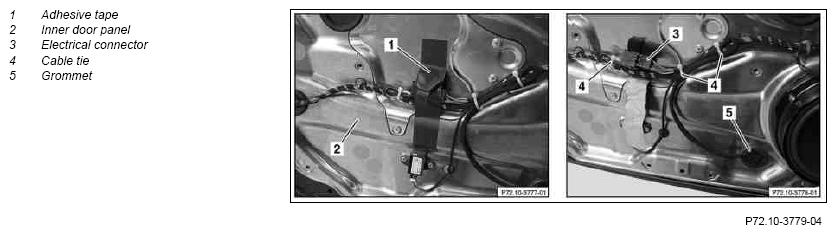

| 2 | Remove adhesive tape (1) above connector (3) from inner door panel (2) | ||
| 3 | Disconnect electrical connector (3) | ||
| 4 | Cut cable tie (4) | ||
| 5 | Remove grommet (5) from inner door panel (2) | ||
| 6 | Guide electrical wiring harness for left front power window motor (M10/3) or right front power window motor (M10/4) through inner door panel (2) | ||

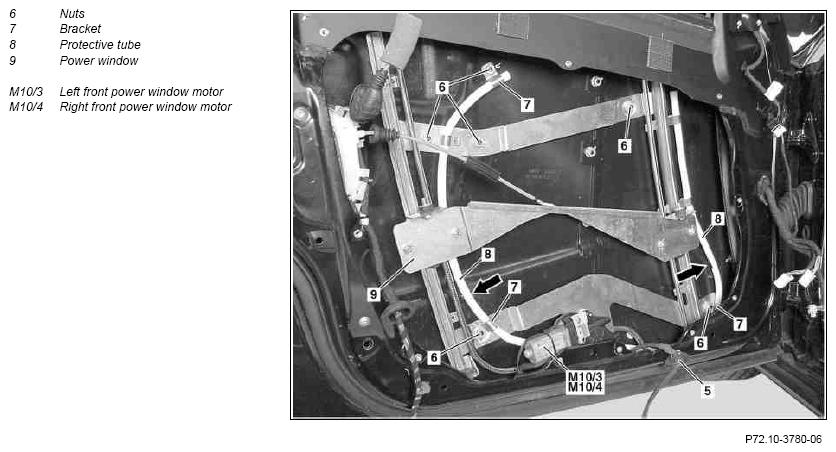

| 7 | Unscrew nuts (6) | *BA72.10-P-1009-01S | |
| 8 | Remove bracket (7) from protective tube (8) | ||
| 9 | Detach protective tube (8) from gluing points (arrows). | ||
Cartridge gun |
Fig 3 | ||
| Adhesive Sika 555 | *BR00.45-Z-1109-02A | ||
| 10 | Remove power window (9) from door | ||
| 11 | Install in the reverse order |
FRONT DOOR
| Number | Designation | Model 212 with code Z04 | |
|---|---|---|---|
| BA72.10-P-1009-01S | Nut, power window to door | Nm | 25 |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1109-02A | Adhesive Sika 555 | Sika Deutschland GmbH |
