Remove/install sensor for rear switching module - AR80.61-P-0012EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 871 (Sensor system for trunk lid opening/closing)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove rear bumper (1) | AR88.20-P-2200EW | |

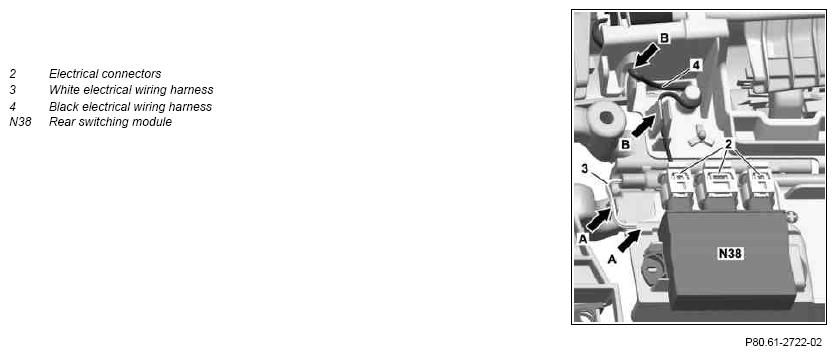

| 2 | Separate electrical connectors (2) | ||
| 3 | Expose white electrical wiring harness (3) of rear switching module lower sensor (A87/2) from bracket (arrows A) | When removing lower rear switching module sensor (A87/2). |
|

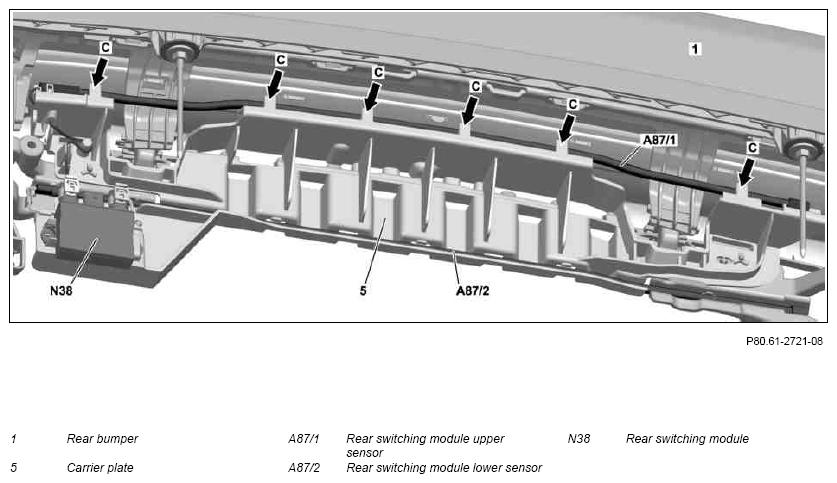

| 4 | Unclip lower rear switching module sensor (A87/2) from carrier plate (5) and remove | When removing lower rear switching module sensor (A87/2). |
|
| Fig 3 | |||
| 5 | Expose black electrical wiring harness (4) of upper rear switching module sensor (A87/1) on bracket (arrows B) | When removing upper rear switching module sensor (A87/1). | |
| 6 | Unclip upper rear switching module sensor (A87/1) from carrier plate (5) and remove | When removing upper rear switching module sensor (A87/1). |
|
| Fig 3 | |||
| 7 | Install in the reverse order |
