Remove/install knock sensors - AR15.12-P-2185CD
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 651 in MODELS 204, 207, 212, 218, 221

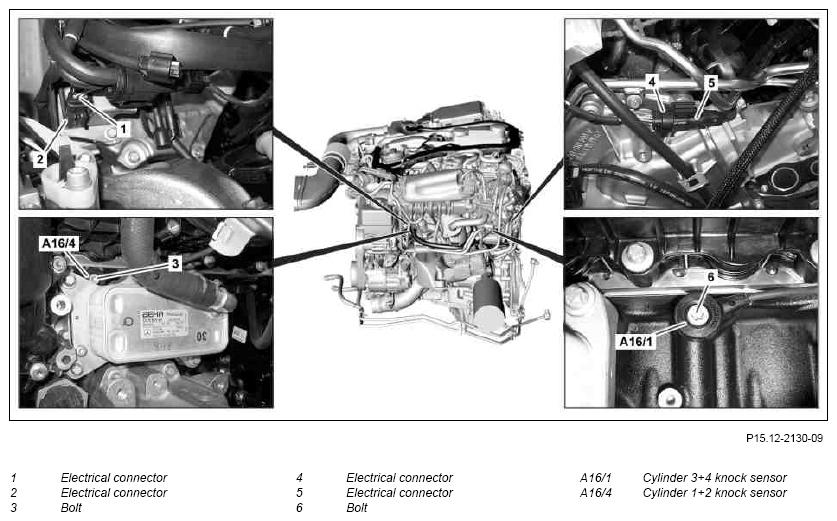

Shown on engine 651.911
| Remove/install | |||
| 1 | Remove cylinder head cover trim | ||
| 2.1 | Remove exhaust gas recirculation cooler and place to one side with coolant lines attached | When removing cylinder 1+2 knock sensor (A16/4). | AR14.20-P-7665CD |
| 2.2 | Remove exhaust gas recirculation valve | When removing cylinder 3+4 knock sensor (A16/1). | AR14.20-P-7662CD |
| 3.1 | Disconnect electrical connection (1), release and unplug electrical connector (2) | When removing cylinder 1+2 knock sensor (A16/4). | |
| 3.1 | Disconnect electrical connection (4), release and unplug electrical connector (5) | When removing cylinder 3+4 knock sensor (A16/1). | |
| 4.1 | Remove bolt (3) and detach cylinders 1+2 knock sensor (A16/4) | When removing cylinder 1+2 knock sensor (A16/4). | |
| *BA15.10-P-1001-02E | |||
| 4.2 | Remove bolt (6) and detach cylinders 3+4 knock sensor (A16/1) | When removing cylinder 3+4 knock sensor (A16/1). | |
| *BA15.10-P-1001-02E | |||
| 5 | Install in the reverse order |
KNOCK SENSORS
| Number | Designation | Engine 651 | |
|---|---|---|---|
| BA15.10-P-1001-02E | Bolt, knock sensor to cylinder crankcase | Nm | 20 |
