Remove/install centrifuge - AR01.20-P-2100CMG
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINES 156 in MODEL 204, 212
| Remove/install | |||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| 1 | Remove engine | ENGINE 156 in MODEL 204 | AR01.10-P-2400CMG |
| 2 | Mount engine onto assembly stand | ||
| 3 | Remove timing case cover (1) | AR01.40-P-8000AMG | |
| Fig 2 | |||
| 4 | Remove camshaft pinion pins | AR05.20-P-7201-07AMG | |
| *BA05.20-P-1003-02J | |||
| Fig 3 | |||
| Fig 4 | |||

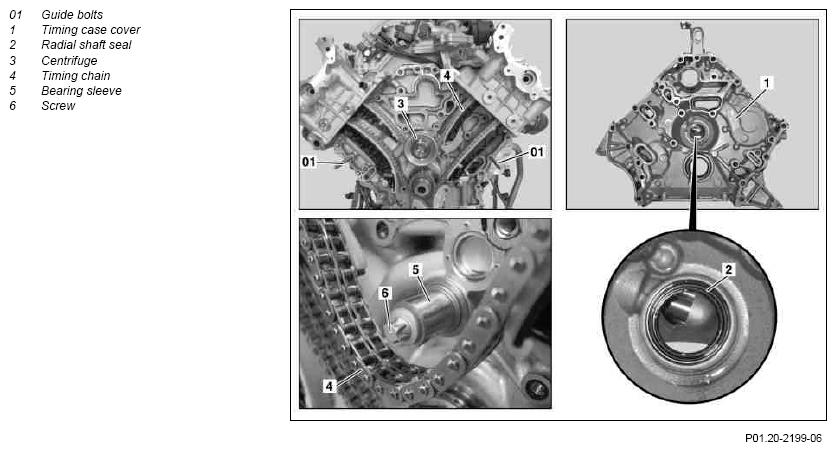

| 5 | Remove centrifuge (3) | ||
| Checking | |||
| 6 | Check bearing sleeve (5) for galling | ||
| *BA03.20-P-1003-01J | |||
| 7 | Install in the reverse order | ||
| Risk of accident caused by vehicle starting off by itself when engine is running. Risk of injury caused by contusions and burns during starting procedure or when working near the engine as it is running | Secure vehicle to prevent it from moving by itself. Wear closed and snug-fitting work clothes. Do not touch hot or rotating parts. |
AS00.00-Z-0005-01A | |
| 8 | Conduct engine test run and check engine for leaks |
CRANKSHAFT BEARING CAP
| Number | Designation | Engine 156 | |
|---|---|---|---|
| BA03.20-P-1003-01J | Bearing bolt on crankcase at front for chain drive | Nm | 20 |
CAMSHAFT, CAMSHAFT ADJUSTMENT
| Number | Designation | Engine 156 | ||
|---|---|---|---|---|
| BA05.20-P-1003-02J | Bolt connecting bearing pin of camshaft drive gear to crankcase | M6 | Nm | 9 |
