Remove/install rear prefuse box - AR54.15-P-1340EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.0 with ENGINE 273.9 up to Model Year 2011
| Remove/install | |||
| 1 | Disconnect battery ground line | AR54.10-P-0003EW | |

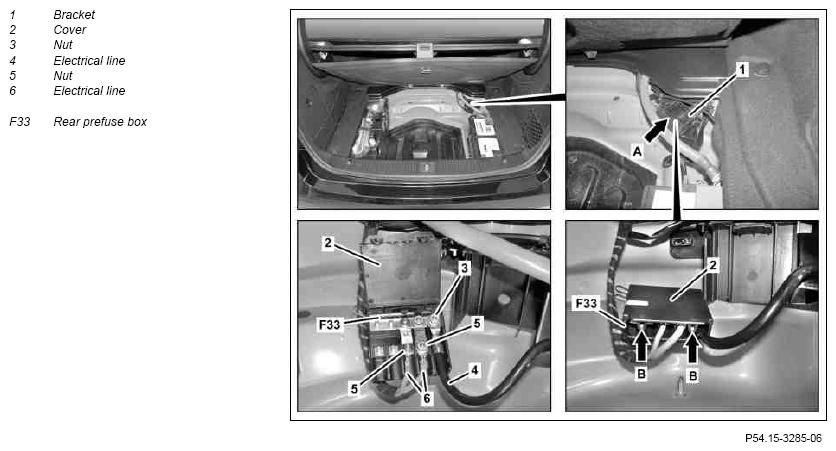

| 2 | Release catch hook (arrow A) and remove rear electrical prefuse box (F33) from bracket (1) | ||
| 3 | Release catch hook (arrows B) and open cover (2) | ||
| 4 | Unscrew nuts (3) and remove electrical line (4) | ||
| 5 | Unscrew nuts (5) and remove electrical lines (6) | ||
| 6 | Remove rear electrical prefuse box (F33) | ||
| 7 | Install in the reverse order |
