Remove/install center console - AR68.20-P-2000MCU
MODEL 451.3/4

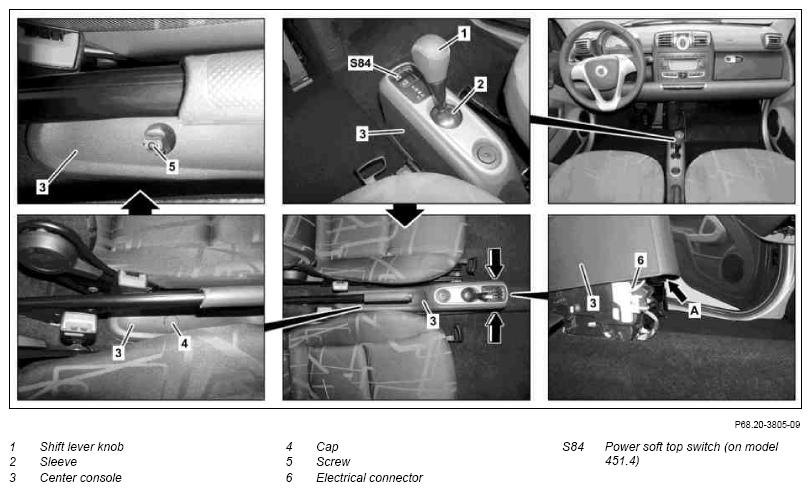

| Remove/install | |||
| 1 | Remove shift lever knob (1) | AR26.60-P-6601MCU | |
| 2 | Pull parking brake lever | ||
| 3 | Remove power top switch (S84) | On model 451.4 | AR77.39-P-1000MCU |
| 4 | Unclip cap (4) with suitable screwdriver and remove | ||
| 5 | Unscrew bolt (5) below cap (4) on center console (3) | ||
| 6 | Carefully press center console (3) together in front area in direction of arrow and detach bracket (arrow A) | ||
| 7 | Remove center console (3) until electrical connector (6) of selector lever position display is accessible | ||
| 8 | Disconnect electrical connector (6) | ||
| 9 | Remove selector lever cover | When replacing center console (3). | AR68.20-P-2309MCU |
| 10 | Install in the reverse order |
