Remove/install rear center part - AR88.00-P-1300MCC
MODEL 451.3/4

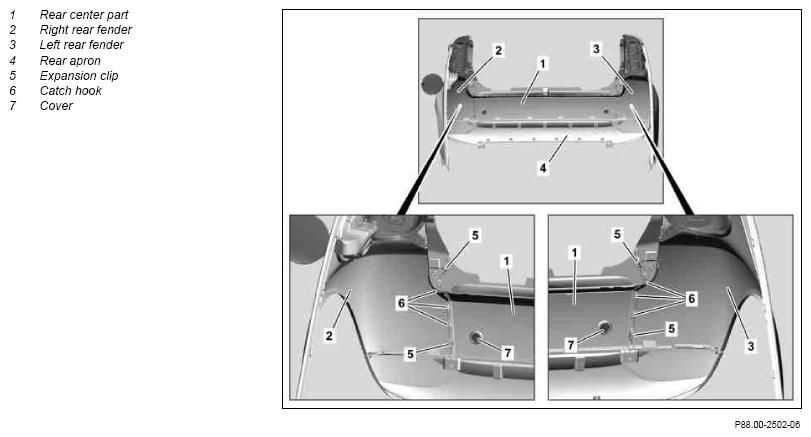

| Remove/install | |||
| 1 | Remove rear CBS | AR88.20-P-1900MCC | |
| 2 | Remove rear apron (4) | AR88.30-P-0502MCC | |
| 3 | Remove expansion clips (5) from left rear fender (3) and right rear fender (2). | ||
| 4 | Loosen catch hooks (6) between left rear fender (3) and rear center part (1) and remove left rear fender (3). | ||
| 5 | Loosen catch hooks (6) between right rear fender (2) and rear center part (1) and remove right rear fender (2). | ||
| 6 | Unclip covers (7) from rear center part (1) and remove. | When replacing rear center part (1). | |
| 7 | Remove heat shield | When replacing rear center section (1) on vehicles with engine 132.930. | |
| * not for USA | AR88.20-P-1925MCC | ||
| 8 | Install in the reverse order |
